Produkte-Nachricht

SIKO MagLine AG
Magnetsensor MSA213C - hochauflösend absolut, zahlreiche Schnittstellen, sehr kleine
Bauform

Hochauflösender Encoder MSA213C für Antriebstechnik
Die Anforderungen an Sensorik zur Positionserfassung in der Automatisierung und Antriebstechnik steigen mit der Komplexität und Leistungsfähigkeit der zugehörigen Maschinen und Anlagen. Eine perfekte Lösung dafür bietet der neue hochauflösende Absolutsensor MSA213C von SIKO. Er liefert nicht nur ohne Referenzieren und Pufferbatterie zu jedem Zeitpunkt die absolute Position, sondern kann dank seiner kleinen Bauform und den zahlreichen Schnittstellen mit minimalen Aufwand in die Anlage und Steuerungsumgebung integriert werden.

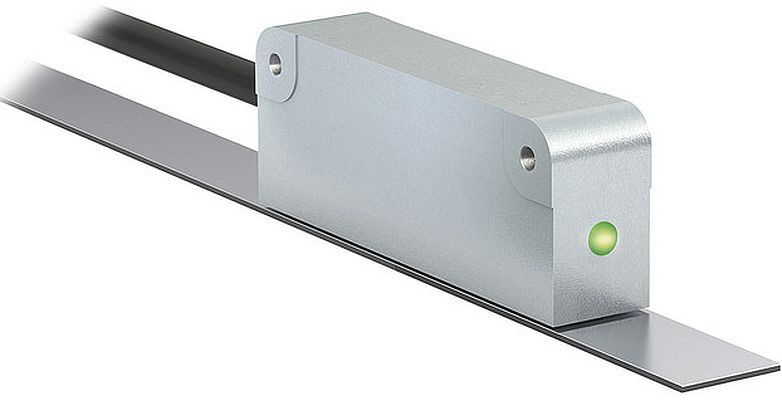

Siko - Magnetsensor MSA213C

Zielapplikationen
Der MSA213C eignet sich mit der hohen Signalgüte und den kleinen Abmessungen ideal für den Einsatz im Bereich Handling und Montageautomation, in Bearbeitungssystemen, Pick-and-Place Anwendungen oder der PCB-Bearbeitung. Der MSA213C ist auch für die präzise Positionserfassung und Geschwindigkeitsmessung in linearen Direktantrieben prädestiniert.

Hochauflösend absolut
Der magnetische absoluter Lineargeber überzeugt mit seiner hohen absoluten Auflösung von 1 µm, wodurch jederzeit eine präzise Positionserkennung gewährleistet ist. Die absolute Messung ist vor allem in sicherheitsrelevanten Anwendungen unerlässlich, wenn eine Positionsänderung auch im stromlosen Zustand sicher erkannt werden muss.

Die realisierte Wiederholgenauigkeit von ±1 µm ermöglicht dabei eine zuverlässige Nutzung in Mehrachsapplikationen oder Positioniersystemen, in denen eine genaue Ansteuerung bzw. Erkennung von Positionen benötigt wird. Diese Performance wird dabei über eine Länge von bis zu 16 Metern erreicht.

Zahlreiche Schnittstellen
Damit der MSA213C möglichst einfach in die Anwendung auf Kundenseite integriert werden kann, ist er mit zahlreichen absoluten Schnittstelle erhältlich. Angefangen bei den Basis-Varianten mit SSI, RS485 und BiSS-C steht der Sensor auch mit IO-Link zur VerfĂĽgung und unterstĂĽtzt Protokolle  verschiedener Steuerungshersteller. Zusätzlich steht parallel eine inkrementelle Schnittstelle als digitaler Line Driver oder analoger 1 Vss Signalausgang zur VerfĂĽgung. Mit dieser Kombination ist zu jeder Zeit eine absolute Weginformation gegeben sowie eine exakte Kommutierung auch im dynamischem Betrieb möglich. FĂĽr den Nutzer ist fĂĽr Einbau und Betrieb eine Funktions- und Statusanzeige-LED im Gehäuse untergebracht.

Siko - Magnetsensor MSA213C Bild 2

Sehr kleine Bauform
Hervorgehoben werden muss auch die kleine, kompakte Bauform des Sensors, welche eine einfache Integration in das Zielsystem ermöglicht. Neben dem geringen Platzbedarf unterstützt aber auch der große Leseabstand von bis zu 0,8 mm den Anwender bei der Integration des Sensors in die Geometrie und den vorhandenen Bauraum der Anlage. Dazu kommt noch das bemerkenswerte Verhältnis der kleinen Sensor-Größe zum hohen Messbereich von 16 Meter Länge, wodurch sich eine Vielzahl von Anwendungsmöglichkeiten ergeben.

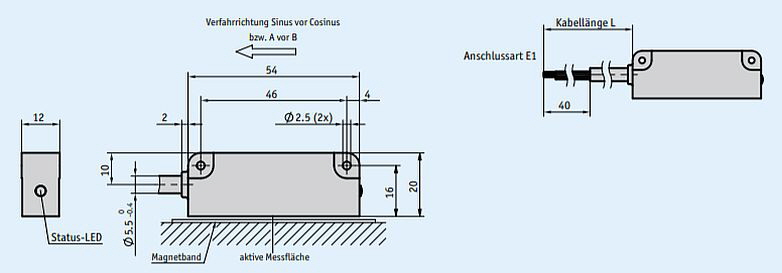

Siko - Magnetsensor MSA213C Bild 3

Profil MSA213C:
• hohe absolute Auflösung 1 µm
• Wiederholgenauigkeit max. ±1 μm
• Leseabstand ≤0.8 mm
• Messbereich 0 … 16 m
• Funktions- und Statusanzeige RGB-LED
• BiSS C, SSI, RS485, IO-Link
• Schutzart IP67
• relative Luftfeuchtigkeit 100 %, Betauung zulässig
• optional analog Sin/Cos 1 Vss oder digital Line Driver




SIKO MagLine AG - Messtechnik seit 1963
SIKO steht heute für mehr als fünf Jahrzehnte Erfahrung unterschiedlichster Messaufgaben: Längenmesstechnik, Winkelmesstechnik, Drehzahlmesstechnik sowie das Messen von Neigung oder Geschwindigkeit.


Aufbauend auf diese Kernkompetenz entwickelt und produziert SIKO wegweisende Messgeräte und Positioniersysteme für Automatisierungsprozesse. Höchste Ansprüche der Kunden aus Industrie und dem Maschinenbau führen zu Qualität, Präzision und Funktionalität der Produkte und Serviceleistungen.

SIKO ist nach DIN EN ISO 9001:2008 zertifiziert. Der nachhaltige Umgang mit Ressourcen ist für sie selbstverständlich.

SIKO MagLine AG
Die SIKO MagLine AG garantiert mit rund 25 Mitarbeitern professionellen und kundennahen Support der Schweizer Kunden. Den Kunden in der Schweiz steht somit lokal das Know-how und die Erfahrung, die SIKO in mehr als 50 Jahren gesammelt hat, zur VerfĂĽgung.

Neben dem Vertrieb und dem technischen Support in der Schweiz ist die SIKO MagLine AG auch Produktionsstätte für hochpräzise Sensoren und Messanzeigen.

Siko - LogoSIKO MagLine AG
Alte Steinhauserstrasse 35
CH-6330 Cham

Tel. +41 (0)41 747 21 01
Fax +41 (0)41 747 21 09

info@siko.ch
www.siko.ch
