Die neuen Zwei-Achsen Kraftsensoren XY 8561 fĂĽr Zug-/Druckkraftmessung in X- und
Y-Richtung gleichzeitig von burster

Zug-/Druckkraftmessung in X- und Y-Richtung gleichzeitig, sehr geringes Übersprechen, hervorragendes Preis/Leistungsverhältnis. Durch den speziellen Aufbau verfügt der Sensor über hervorragende Linearitätseigenschaften und ist auf eine lange Lebensdauer bei dynamischen Anwendungen ausgelegt. Die Anwendungsgebiete finden sich bei Reifengleichförmigkeits-Prüfmaschinen, Rotationsprüfungen usw.

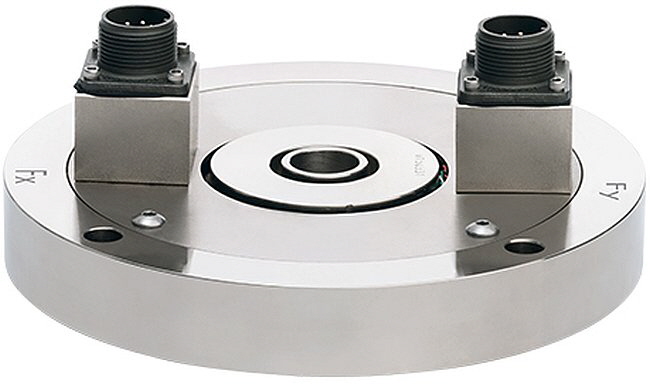

MTS - Zwei-Achsen Kraftsensor XY 8561
Zwei-Achsen Kraftsensor XY 8561

Messaufgabe
In Reifentest- und Auswuchtmaschinen müssen Sensoren integriert werden, die eine Kraft in X- und Y-Richtung messen können. Wichtig ist, dass sich die Messrichtungen wenig beeinflussen, das Übersprechverhalten also gering ist. Die Kraftsensoren müssen eine hohe Anzahl Lastwechselzyklen vertragen und sehr genau sein. Die Montage der Kraftsensoren ist durch Servicepersonal ausführbar und durch den standardisierten Nennkennwert prozesssicher.

Besondere Anforderungen
Im Innern des Mehrkomponenten Kraftaufnehmer sind zwei um 90° versetzte Stege mit je einer DMS-Vollbrücke, die die radial wirkenden X-/Y- Kräfte auf die Führungsbuchse in ein elektrisches Signal umsetzen.

Durch den aus einem Teil gefertigten Sensorkörper mit seiner besonderen Struktur hat der Sensor eine sehr hohe Masshaltigkeit und ein geringes Übersprechen der beiden einwirkenden Kräfte.

Durch den speziellen Aufbau verfügt der Sensor über hervorragende Linearitätseigenschaften und ist auf eine lange Lebensdauer bei dynamischen Anwendungen ausgelegt.

Die beiden unabhängig voneinander herausgeführten Signalanschlüsse erlauben eine flexible Anpassung und Weiterverarbeitung.

Features 2-Achs-Kraftsensor XY
• Messbereiche: 0 ... 4448 N / 0 ... 2224 N (0 ... 1000 lbs / 0 ... 500 lbs); 0 ... 8896 N / 0 ... 4448 N
  (0 ... 2000 lbs / 0 ... 1000 lbs)
• Weitere Messbereiche auf Anfrage
• Linearitätsabweichung < 0,1 % v.E.
• Sehr geringes Übersprechen < 0,75 % v.E.
• Hohe Masshaltigkeit, da Sensor aus einem Teil gefertigt
• Hervorragendes Preis/Leistungsverhältnis

Anwendungsgebiete 8561
• Medizintechnik Handhabe- und Robotertechnik
• Sortiersysteme
• Mehrdimensionale Anwendungen in Forschung und Entwicklung
• Test von Pkw- und Lkw-Reifen
• Auswuchten

Datenblatt
Mehr ĂĽber den 2-Achs-Kraftsensor XY Typ 8561 erfahren Textsprache Deutsch [pdf, 725 KB]
Mehr ĂĽber den 2-Achs-Kraftsensor XY Typ 8561 erfahren Textsprache Englisch [pdf, 717 KB]
