Produkte-Nachricht

MTS Messtechnik Schaffhausen GmbH
Allround-Gerät RESISTOMAT 2316 von burster für die Widerstandsmessung lässt keine Wünsche offen

Widerstandsmessung und RESISTOMAT® sind zwei Begriffe, die unabdingbar zusammen gehören. Mit dem preiswerten RESISTOMAT® 2316 präsentiert burster ein universelles, robustes und kompaktes Widerstandsmessgerät, das in der rauen Industrieumgebung wie auch im Labor Verwendung findet. 40 Jahre Know how und Erfahrung im Bereich Widerstandsmessung sind in die Entwicklung dieses Messgeräts geflossen, das in idealer Weise Präzision mit einfacher Bedienbarkeit und Systemfähigkeit verbindet.

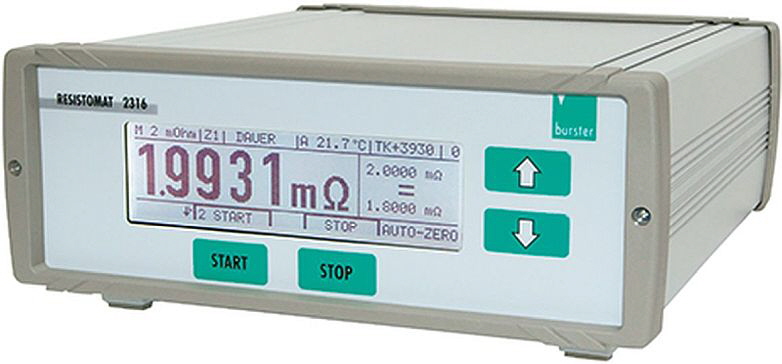

MTS Messtechnik - RESISTOMAT 2316
Milliohmmeter RESISTOMAT® von burster Typ 2316 Dank robustem Alu-Spritzgehäuse mit Folientastatur ist dieses Gerät sowohl für den Laborbetrieb als auch für harten industriellen Einsatz ausgelegt

RESISTOMAT® 2316 Milliohmmeter für Fertigung und Labor
Mit dem Gerät können Widerstände im Bereich 2,0000 mΩ bis 200,00 kΩ mit einer Genauigkeit von 0,03 % v.M. gemessen werden, wobei die Auflösung im kleinsten Bereich 0,1 μΩ beträgt. Der speziell entwickelte Messeingangsschutz ermöglicht besonders die Messung an induktiven Prüflingen wie Elektromotoren und Transformatoren sowie Spulen mit Eisenkern. Weitere Anwendungsfelder sind Messungen an Heizelementen, Sicherungen, Schalter- und Relaiskontakten sowie Kabel und Drähten.

Automatische Messbereichsumschaltung, Temperaturkompensation des Prüflings, Kabelbruchkennung und Thermospannungskompensation sind selbstverständlich. Für die Integration in vollautomatische Prüfplätze steht eine SPS - und eine RS232/USB-Schnittstelle zur Verfügung.

Aufgrund der grossen Hintergrundbeleuchteten LCD-Anzeige kann der Messwertsowohl in dunklen Fertigungshallen als auch bei direkter Sonneneinstrahlung auf grössere Entfernung abgelesen werden. Die sehr einfach gestaltete Auswahl der verschiedenen Messparameter erfolgt über ein durchdachtes Bedienmenü, das in den 5 Sprachen Deutsch, Englisch, Französisch, Italienisch und Spanisch zur Verfügung steht.

Charakteristische Merkmale Milliohmmeter RESISTOMAT® für Fertigung und Labor Typ 2316
• Messbereiche von 2 mΩ bis 200 kΩ
• Auflösung bis 0,1 µΩ
• Messfehler 0,03 % v.M.
• Automatische Messbereichswahl
• Temperaturkompensation für alle Materialien
• Thermospannungskompensation
• Eingangsschutz bis 400 Veff
• RS232-und SPS-Schnittstelle (USB-und Ethernet Option)

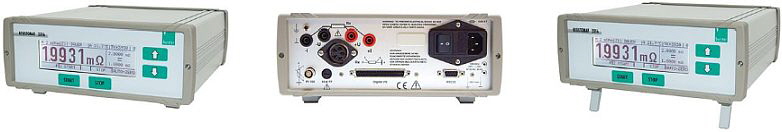

MTS Messtechnik - RESISTOMAT 2316 Bild 2

Anwendung
Mit dem Milliohmmeter RESISTOMAT® Typ 2316 sind schnelle und genaue Messungen kleinster Widerstände möglich. Bedingt durch das robuste Alu-Spritzgehäuse mit Folientastatur ist dieses Gerät sowohl für den Laborbetrieb als auch für harten industriellen Einsatz ausgelegt. Drähte und Spulen können temperaturkompensiert gemessen werden. Dazu wird die Temperatur des Prüflings mit einem Pt100 bzw. Pyrometer erfasst und der Widerstand im Gerät auf z. B. 20 °C (einstellbar) berechnet.

Der Anwendungsbereich ist sehr vielseitig wie z.B. Messung von:
• Transformator-Motorwicklungen
• Spulen jeder Art
• Kabel und Drähte auf der Trommel oder als Meterprobe
• Schalter- und Relaiskontakte
• Heizelemente
• Sicherungen
• Anschlüsse und Übergänge an Stromschienen u.v.a.m.

Beschreibung
Das Gerät arbeitet nach der bewährten 4-Leiter-Messmethode, wobei Zuleitungs- bzw. Übergangswiderstände eliminiert werden. Auch Thermospannungen, die eventuell im Messkreis vorhanden sind, werden durch das Messverfahren automatisch kompensiert. Die Überwachung der Messleitungen erfolgt mit der integrierten Kabelbruchkennung.

Eine Temperaturkompensation für beliebige Prüflingsmaterialien wie Kupfer, Aluminium, Messing, Wolfram usw. ist selbstverständlich. Die Temperaturerfassung erfolgt über einen externen Pt100-Sensor oder ein externes Infrarotmessgerät (Zubehör). Für die Messung grosser induktiver Prüflinge wurde ein spezieller Messeingangsschutz entwickelt, damit Spannungsspitzen beim Abklemmen des Prüflings nicht zur Schädigung des Gerätes führen.

Besteht der Wunsch, Prüflinge mit unterschiedlichen Parametern in einer automatischen Messanlage zu prüfen, so können bis zu 16 Geräteeinstellungen wie Messbereich, Grenzwerte, Temperaturkoeffizient usw. abgespeichert werden. Alle gerätespezifischen Einstellungen werden auf dem Display angezeigt. Das Abrufen der Einstellungen erfolgt über die Tastatur oder per SPS-Schnittstelle mit einem Bitmuster (4 Bits). Selbstverständlich können sämtliche Geräteeinstellungen auch über die zur Verfügung stehenden Schnittstellen erfolgen.

Für die Messwertanzeige wurde ein kontrastreiches LCD-Display mit Hintergrundbeleuchtung eingesetzt, mit dem der Messwert sowohl in dunklen als auch in hellen Räumen sehr gut abgelesen werden kann.

Datenblatt
Komplettes Datenblatt Milliohmmeter RESISTOMAT® für Fertigung und Labor Typ 2316_DE [pdf, 750.41 KB]
Komplettes Datenblatt Milliohmmeter RESISTOMAT® für Fertigung und Labor Typ 2316_EN [pdf, 752.45 KB]

Bedienungsanleitung
Bedienungsanleitung Typ 2316 BA_2316_DE [pdf, 2.38 MB]
Bedienungsanleitung Typ 2316 BA_2316_EN [pdf, 3.11 MB]
Kurzanleitung Typ 2316_DE [pdf, 5.19 MB]
Kurzanleitung Typ 2316_EN [pdf, 5.14 MB]

Software
PC-Konfigurationssoftware Demo V2015.1.0.0_DE
PC-Konfigurationssoftware Demo V2015.1.0.0_EN
Instrumenten-Treiber und Programmierbeispiele (X86)_EN
Versionsinformation Instrumenten-Treiber (X86)_EN
Instrumenten-Treiber und Programmierbeispiele (X64)_EN
Versionsinformation Instrumenten-Treiber (X64)_EN

Weitere Infos
RESISTOMAT für jeden Einsatz FL_2316_DE [PDF, 642 KB]
RESISTOMAT® für jeden Einsatz FL_2316_EN  [PDF, 1.00 MB]

Produktlink
Mehr Informationen finden Sie hier.
