Produkt-News

MTS Messtechnik Schaffhausen GmbH
USB Multisensor Interface Typ 9206 von burster • Mobil • Präzise • Vielseitig

"Plug & measure" Konzept, Einfacher Anschluss über USB-Port eines PC, Bis zu 24 Bit Auflösung, schnelle Messung mit bis zu 1200 Mess./Sek., mehrere Interfaces vernetzbar

In der Praxis ergibt sich oft die Forderung, die Messsignale eines Sensors in unmittelbarer Nähe schnell und einfach zu messen und diese direkt an einen PC ohne zusätzliche Verstärker oder Umsetzer zu ĂĽbertragen. Dieses lässt sich mit dem USB-Sensor-Interface 9206 durch sein “plug & measure”-Konzept sehr gut realisieren. Die USB-Anbindung erlaubt einfachste Installation.

MTS Mestechnik - Typ 9206 von burster
USB Multisensor Interface Typ 9206 von burster

Typische Einsatzgebiete:
• Mobile Testmessungen per Laptop
• Versuchsaufbauten in Prüflaboren
• Mess- und Kontrolleinrichtungen
• Diagnosemessungen in der Chemieindustrie
• PC-basierte Aufnahme von Dehnungskennzahlen in der Biotechnik

Das USB-Sensor-Interface wird ĂĽber die USB-Schnittstelle des angeschlossenen PC versorgt. Daraus wird die Speisespannung der Sensoren generiert. Die Grund- und Sensoreinstellungen werden im Hause burster vorgenommen, welche im USB-Sensor-Interface hinterlegt werden. Eine Feinabstimmung kann durch den Kunden vorgenommen werden.

MTS Mestechnik - Typ 9206 von burster Bild 2

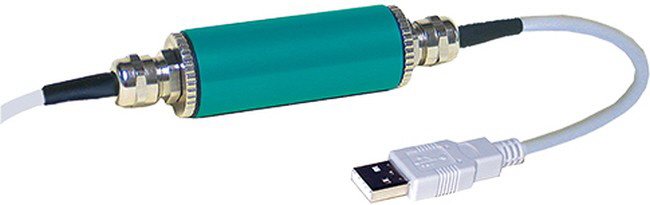

Version 1 Kanal In-Line IP 65 und ...

Mittels Software steht eine Anzeige und Protokollierfunktion zur Verfügung. Standardmässig kann ein USB-Sensor-Interface angeschlossen werden. Mit einem Lizenzschlüssel ist eine unbegrenzte Erweiterung möglich. Die Software erlaubt eine Darstellung von bis zu 32 Messkanälen gleichzeitig. Eine Tarierung ist für jeden Sensor einzeln möglich. Die Messkurven können in einem Schaubild gemeinsam oder einzeln dargestellt werden.

Das Interface kann von uns auf einen Sensor fest eingestellt werden. Die Änderung von kundenspezifischen Parametern ist mittels der kostenlos beigefügten Auswertesoftware möglich. Die Anbindung an LabVIEW oder Integration in eigene Programme ist mit dem kostenlos erhältlichen Treiberpaket möglich.

MTS Mestechnik - Typ 9206 von burster Bild 3

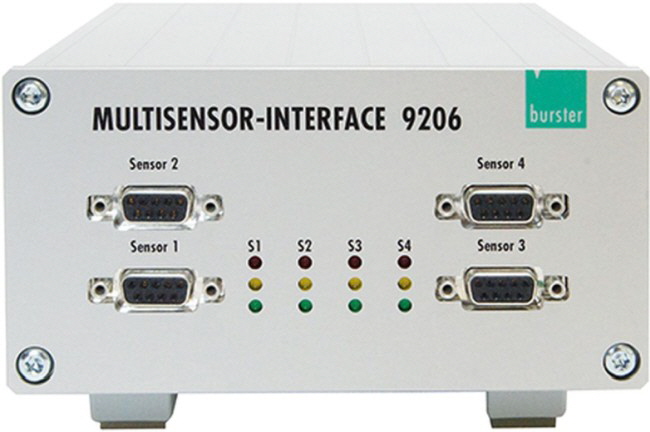

... Version USB-Multisensor-Interface im Tischgehäuse

Charakteristische Merkmale
• KostengĂĽnstiges “Plug & Measure”-Konzept
• Einfacher Anschluss über USB-Port eines PC
• 24 Bit Auflösung
• Schnelle Messung mit bis zu 1200 Messungen/s
• Komfortable Konfigurations- und Auswertesoftware DigiVision
• Pt100 als Option
• Kostenlose LabVIEW- und DLL-Treiber
• Einbindung in eigene Programme
• 6-Leiter-Technik für höchste Präzision

MTS Mestechnik - Typ 9206 von burster Messpower


Datenblatt
Komplettes Datenblatt USB Multisensor Interface Typ 9206_DE [pdf, 1004.23 KB]
Komplettes Datenblatt USB Multisensor Interface Typ 9206_EN [pdf, 1007.25 KB]

Bedienungsanleitung
Bedienungsanleitung Typ BA_9206_DE
Bedienungsanleitung Typ BA_9206_EN

Links und CAD-Daten
CAD-Daten Typ 9206
CAD-Daten Zubehör für Prozessmessgeräte
Download aktueller USB-Treiber (FTDI)

Software
DigiVision_DE
DigiVision_EN
Versionsinformation DigiVision_DE
Versionsinformation DigiVision_EN
Info zur DigiVision FL_DigiVision_DE [PDF, 466 KB]
Info zur DigiVision FL_DigiVision_EN [PDF, 510 KB]
Leistungsbeschreibung DigiVision_DE [pdf, 2.92 MB]
Leistungsbeschreibung DigiVision_EN [pdf, 1.34 MB]
USB-Treiber 9206
Instrumenten-Treiber und Programmierbeispiele (X86)_EN
Versionsinformation Instrumenten-Treiber (X86)_EN
Instrumenten-Treiber und Programmierbeispiele (X64)_EN
Versionsinformation Instrumenten-Treiber (X64)_EN

Weitere Infos
Flyer Typ FL_9206_USB_Multisensor_Interface_DE
Flyer Typ FL_9206_USB_Multisensor_Interface_EN
