burster • Präzisions-Drehmomentsensor Typ 8661 auch als Zweibereichs-Drehmomentsensor mit USB-Interface

Mit dem neuen Zweibereichs-Drehmomentsensor aus der kompakten Präzisions-Drehmomentserie 8661 setzt burster neue Massstäbe bei der Erfassung statischer und rotierender Drehmomente in Prüflabor, Produktion und Qualitätssicherung. Intelligente Betriebszustandsanzeige, Drehwinkelmessung bis 0,09° (Option), sehr gutes Preisleistungsverhältnis. Das alles bei sehr kurzen Lieferzeiten!

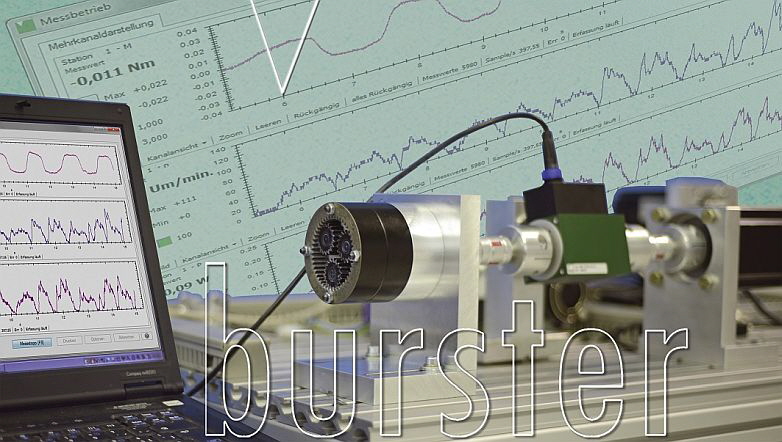

MTS Messtechnik - Präzisions-Drehmomentsensor Typ 8661
Zweibereichs-Drehmomentsensor 8661 mit USB-Interface

Mit dem neuen Zweibereichs-Drehmomentsensor aus der kompakten Präzisions-Drehmomentserie 8661 setzt burster neue Massstäbe bei der Erfassung statischer und rotierender Drehmomente in Prüflabor, Produktion und Qualitätssicherung. Intelligente Betriebszustandsanzeige, Drehwinkelmessung bis 0,09° (Option), sehr gutes Preisleistungsverhältnis.

Mit nur einem Sensor können jetzt grosse Lastbereiche mittels verschiedener Bereichsspreizungen fĂĽr die Messbereiche 0 … 5 Nm bis 0 … 1000 Nm bei einer Linearitätsabweichung ab 0,05 % v.E. erfasst werden. Dank des optionalen USB-Interface und der komfortablen PC-Software DigiVision setzt der Anwender seine Messaufgabe sowohl stationär als auch mobil um. Je nach AusfĂĽhrung und Software-Version werden Drehmoment-, Drehzahl-, Drehwinkelmesswerte sowie eine mechanische Leistungsberechnung fĂĽr bis zu 32 Messkanäle visualisiert, protokolliert und bewertet. Der neue, leistungsstarke Formeleditor gestattet mittels mathematischer Operanden das Berechnen von z.B. Wirkungsgrad, gleitenden Mittelwerten u.v.a.m.

Das Plug & Measure-Softwarekonzept mit Auto-Skalierfunktion ermöglicht dem Anwender eine sehr kurze Inbetriebnahmephase. Die mit Hilfe des mathematischen Formeleditors berechneten Ergebnisse können wahlweise numerisch oder grafisch dargestellt und bewertet werden. Die Anbindung an LabView oder die Integration in eigene Programme ist mit dem kostenlosen Treiberpaket problemlos realisierbar. Die Option Drehwinkel- (bis zu 0,09°) und Drehzahlmessung erlaubt neben der Drehmomentmessung die Erfassung weiterer prozessrelevanter Messgrössen. Die ebenfalls bei der Zweibereichsausführung integrierte LED-Betriebszustandsanzeige liefert neben einer Vielzahl von Statusmeldungen auch eine Information zum jeweils aktiven Messbereich.

Seine Stärken kann der neue Sensor in ZweibereichsausfĂĽhrung vor allem in der industriellen Automation, an MotorprĂĽfständen sowie in der Medizin- und Elektrotechnik voll entfalten. Das Messen von z.B. Dauerlast-, Anlauf- oder Losbrechdrehmomenten ist ebenso möglich wie das kurzzeitige Erfassen von Lastspitzen. UmrĂĽstzeiten oder auch die Neuausrichtung der PrĂĽfstandsadaption gehören der Vergangenheit an. Kosten fĂĽr Zubehör wie Kupplungen oder Lagerböcke, die ebenfalls von burster geliefert werden, fallen nur einmalig an. Abgerundet wird dieser leistungsstarke Drehmomentsensor durch die Möglichkeit, fĂĽr den Sensor oder die Messkette rĂĽckfĂĽhrbare Werks- oder DKD-Kalibrierscheine zu erstellen – das alles bei sehr kurzen Lieferzeiten!

Features
• Messbereiche von 0 ... 0,02 N·m bis 0 ... 1000 N·m
• Geringe Linearitätsabweichung ab ≤ ± 0,05 % v.E.
• Intelligente Betriebszustandsanzeige
• 16 bit D/A-Wandler inkl. digitalem Abgleich
• Ausgangssignal 0 ... ±10 V (optional 0 ... ± 5 V oder USB)
• Drehzahl- und Drehwinkelmessung mit bis zu 2000 Inkrementen (Option)
• Leistungsfähige Software (Option USB) inkl. mechanischer Leistungsberechnung, Mehrkanalbetrieb und frei
  editierbarem mathematischem Zusatzkanal
• Sehr gutes Preis-Leistungs-Verhältnis

PC-Software DigiVision
Für die Analyse, Darstellung und Dokumentation vielfältiger Prozess- und Prüfinformationen in Entwicklung, Forschung, Qualitätssicherung und Produktion unterstützt unsere leistungsstarke PC-Software DigiVision eine Vielzahl von verschiedenen Messgeräten und Sensoren, die mit USB-Anschluss ausgestattet sind. Sie ist erhältlich in verschiedenen Ausbaustufen, unterstützt bis zu 32 Messkanäle und verfügt über innovative Funktionselemente wie z.B. Kalibriertools, variable grafische und messwertbezogene Darstellformen und automatische Geräteerkennung. DLL- und LabVIEW-Treiber sind kostenlos erhältlich.

Features
• Komfortable Sensor-/Gerätesuche und -erkennung
• Intuitive Handhabung durch klare, gut strukturierte Bedieneroberfläche
• Automatische Datenübernahme der Sensor- und Gerätedaten
• Einfache Parametrierung von Sensoren und Geräten über logische Eingänge
• Messwertaufnahme und Darstellung von bis zu 32 Messungen gleichzeitig
• Dokumentation der Messung und Messprotokoll-Archivierung
• Daten-Export nach Excel
• Erstellung gerätespezifischer Backup-Dateien
• Formel-Editor für eigene Formeln
• Mathematische Berechnung über virtuelle Messkanäle
• Alle wissenschaftlichen Funktionen darstellbar
• Userverwaltung zur Vergabe von Zugriffsberechtigungen
• Fernsteuerung via Steuerungskommunikation (RS232, Ethernet)
• Dauer- oder Einzelwertmessung
• Verschiedene Triggerfunktionen
