Produkte-Nachricht

MTS Messtechnik Schaffhausen GmbH
Der brandneue 4179 Universal AC/DC-Messumformer – die jĂĽngste Ergänzung der 4000er Serie von PR electronics

Die Haltung von Signalkonditionierungsersatzteilen ist ein notwendiger Bestandteil von Fertigungsprozessen. Viele Betriebsleiter wollen die Ersatzteilbestände so niedrig wie möglich halten. Durch die Entscheidung für multifunktionale Messumformer als Standard für das Werk wird dieser Wunsch schnell und einfach erfüllt. Eine einzige Gerätevariante, die für ein breites Spektrum an Signalkonditionierungsanwendungen verwendet werden kann, sorgt im Hinblick auf die Einsatzmöglichkeiten dieses Geräts für eine enorme Flexibilität.

Die multifunktionalen Messumformer der 4000er Serie von PR electronics bieten vielseitige Geräte zur Isolierung, Umwandlung, Skalierung, Alarmierung, Steuerung und weiteres mehr. Sie werden in den unterschiedlichsten Branchen eingesetzt, wie zum Beispiel in der Chemieindustrie, der Energieindustrie, der Wasserversorgung- und Abwasserindustrie, der Fabrikautomatisierung, der Zementbranche usw.

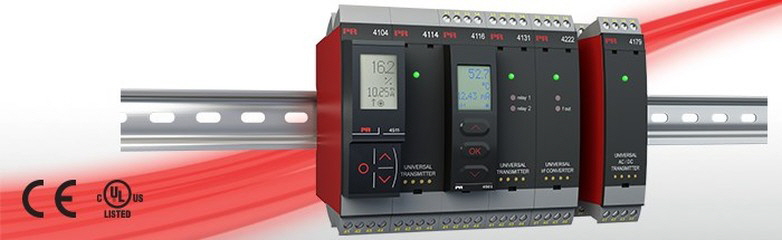

MTS - 4179 Universal AC DC-Messumformer
R electronics  •  Signal Conditioning & Communication. 4000-Serie Multifunktionale Wandler 4104, 4114, 4116, 4131, 4179, 4222 mit aufgesteckten 4511-Kommunikationsschnittstelle ist gemäss den strengsten Sicherheitsrichtlinien entwickelt und somit in Installationen mit SIL 2 Applikationen einsetzbar.

Wir stellen Ihnen voller Stolz das neueste Mitglied der 4000er-Familie vor

Der 4179 Universal AC/DC-Messumformer ist die ideale Ergänzung der multifunktionalen 4000er Serie von PR, weil er die Möglichkeit eröffnet, AC-Strom oder AC-Spannung in ein DC-Prozesssignal umzuwandeln. Das ist besonders in solchen Anwendungen nützlich, bei denen Shunt- und Motorspannung oder Shunt- und Motorstrom (entweder direkt oder über einen Stromwandler oder einer Stromklemme) für die Steuerung und die vorbeugende Wartung, für die Überwachung der Motorleitungen oder einer Stromversorgung gebraucht werden.

Zu den Produktmerkmalen des PR 4179 gehören:
• Galvanische Trennung mit hoher 2,3 kVAC 3-Wege-Trennung, kann bis zu 0…5 A (Effektivwert) und
   0…300 V (Effektivwert) direkt messen
• Arbeitet in äuserst schmalen Spannen, bei einer Mindesteingangsspanne von 500 mA (Effektivwert) und
   500 mV (Effektivwert)
• Sorgt für die Verstärkung von sehr niedrigen AC-Signalen
• Liefert einen unipolaren/bipolaren Strom- und Spannungsausgang oder einen passiven 2-Draht
   mA-Ausgang
• Das Modul erfüllt sowohl die Anforderungen des NAMUR NE21 als auch des NAMUR NE43
• Es verfügt über konfigurierbare Eingangsgrenzwerte, mit denen der Ausgangswert für einen besseren
   Schutz gesteuert wird

Kombinieren Sie den Messumformer mit der PR 4501 oder dem PR 4511
„Die einmalige Kombination des PR 4179 mit einer unserer abnehmbaren Kommunikationsschnittstellen, macht ihn zu einem der sichersten Module seiner Art, weil Ă„nderungen dann ausschliesslich mit einer Schnittstelle vorgenommen werden können. Die Fehlersuche geht auch schnell und reibungslos, weil Techniker keine zusätzlichen Messgeräte brauchen“, so Simon Bisbo, Vertriebsleiter bei PR electronics. „Zudem können die Geräte nach ihrer Installation in extrem kurzer Zeit in Betrieb genommen werden, weil die Kommunikationsschnittstellen unglaublich leicht zu bedienen sind. Die Bediener können bei jeder der beiden Schnittstellen entweder einen Bereich aus mehreren Standardbereichen auswählen oder sie drĂĽcken auf Drucktasten zur Anpassung an sämtliche kundenspezifische Strom- oder Spannungs-Eingangsbereiche. Nach der Auswahl des Eingangsbereichs muss keine erneute Kalibrierung durchgefĂĽhrt werden.“

Über die 4501 Display-/Programmierfront und den 4511 Kommunikations-Enabler können Sie auf Ihre Prozessdaten zugreifen. Die PR 4501, eine lokale Bedienerschnittstelle, bietet Konnektivität auf allen Geräten der 4000er Serie, um die Prozesswerte, die Gerätekonfiguration lokal zu überwachen und eine Signalsimulation durchzuführen. Der PR 4511 bietet dasselbe sowie einen einfachen Fernzugriff auf Prozesswerte aller Geräte der 4000er Serie.

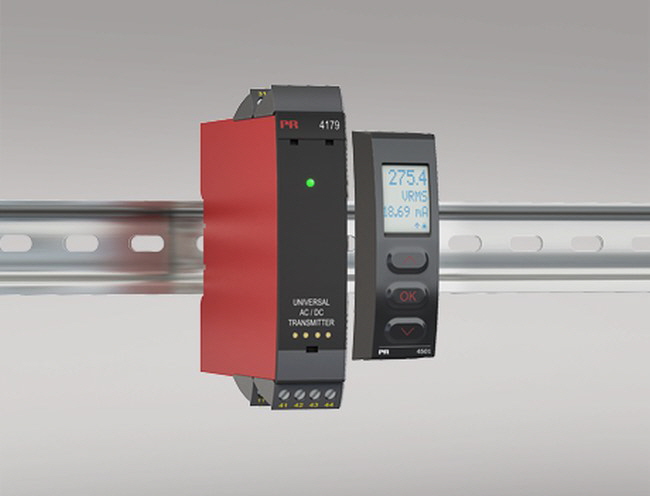

MTS - Universal AC DC-Messumformer 4179

Beschreibung
• Misst AC Strom- und Spannungssignale und wandelt sie in uni-/bipolare DC-Strom- und Spannungssignale
   um
• Gibt passive oder aktive Stromsignale aus
• Programmierung, Prozesstatus und Diagnose über 4511 / 4501
• Reaktionszeit < 0,75 s und Genauigkeit besser als 0,3%
• Universelle Stromversorgung bei 21.6…253 VAC / 19.2...300 VDC

Anwendung
• Der 0... 5 AAC Bereich ermöglicht die genaue Messung eines typischen Stromwandlers.
• Der 0...300 VAC-Bereich ermöglicht die genaue Überwachung der Versorgungsspannung.
• Der 4179 misst Standard-Eingangsbereiche, und kann für einen beliebigen kundenspezifisch festgelegten
   Eingangsbereich konfiguriert werden.
• Wandelt enge AC-Strom- / Spannungseingänge in breite bipolare oder unipolare Ausgänge um, beispiels-
   weise 0…1 VAC Eingang = ±10 Volt oder 4...20 mA Ausgang mit einer Mindestspanne von 0,5 AAC
   oder 0,5 VAC.
• Konfigurierbare Eingangsgrenzwerte steuern den Ausgangswert für einen besseren Schutz.

Technische Merkmale
• Es werden die neuesten analogen und digitalen Techniken eingesetzt, um höchste Genauigkeit und Schutz
   vor Interferenzen zu erhalten.
• Möglichkeit für Ausgangs- Sicherheitsfeedback durch Auswahl von S4...20 mA Ausgang.
• Ansprechzeit < 0,75 s.
• Der Stromausgang kann bis zu 800 Ohm antreiben, wobei die Reaktionszeit auf 0,0…60,0 s eingestellt
• werden kann.
• Aussergewöhnliche Stabilität der mA-Ausgangslast <0,001% der Spanne / 100 Ohm.
• Entspricht den NAMUR NE21 Empfehlungen und sorgt für hohe Genauigkeit in schwierigen EMC-Umge-
   bungen.
• Entspricht den NAMUR NE43 Empfehlungen und versetzt das Steuer-system in die Lage, Eingangsfehler
   einfach zu erkennen.
• Jede Einheit wird ein hohes Niveau galvanischer 3-Port-Trennung von 2,3 kVAC geprüft.

Montage / Installation / Programmierung
• Durch den äusserst niedrigen Stromverbrauch können die Einheiten Seite an Seite ohne Luftlücke
   dazwischen montiert werden.
• Konfiguration, Überwachung, Prozesskalibrierung etc. werden entweder mit dem abnehmbaren Display
   4501 oder mit der abnehmbaren Kommunikationseinheit 4511 durchgefĂĽhrt.

Technische Daten:
Datenblatt PR4179_DE [pdf, 506.97 KB]
Datenblatt PR4179_EN [pdf, 503.21 KB]
Bedienungsanleitung PR4179_DE [pdf, 1.31 MB]
Bedienungsanleitung PR4179_EN [pdf, 1.26 MB]

Produktlink
Mehr Informationen finden Sie hier.
