burster • Die neuen Pedal-Kraftsensoren für Pedalbetätigungskräfte - Unempfindlich gegen Kräfte quer zur Funktionsrichtung

Dieser Kraftsensor ist mit seiner flachen Bauform speziell konstruiert, auf Pedale montiert zu werden. Damit lassen sich die Kräfte, die der Bediener für die jeweilige Aktion, zum Beispiel Bremsversuche, aufbringt, direkt messen und der Reaktion des Fahrzeugs bzw. der Maschine zuordnen. Dies findet bei realen Fahrversuchen Anwendung, wie auch im Fahrsimulator.

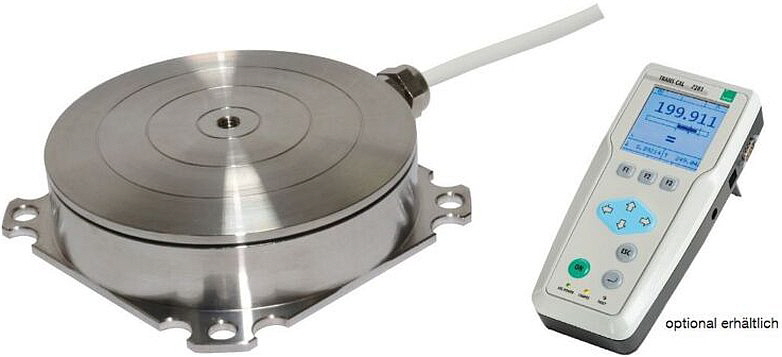

MTS - Pedal-Kraftsensoren für Pedalbetätigungskräfte
Pedal-Kraftsensor für Pedalbetätigungskräfte 8400-b001

Beschreibung
Dieser Kraftsensor ist mit seiner flachen Bauform speziell konstruiert, auf Pedale montiert zu werden. Damit lassen sich die Kräfte, die der Bediener für die jeweilige Aktion, zum Beispiel Bremsversuche, aufbringt, direkt messen und der Reaktion des Fahrzeugs bzw. der Maschine zuordnen. Dies findet bei realen Fahrversuchen Anwendung, wie auch im Fahrsimulator. Durch die besondere Konstruktion der Membrane spielt es dabei keine Rolle, ob es sich um stehende oder hängende Pedale handelt. Der Sensor wurde weitestgehend so gestaltet, dass unvermeidbare Seitenkräfte möglichst wenig Einfluss auf das Messergebnis haben. Durch ein zentrales Innengewinde auf der Bedienfläche können unterschiedliche, maschinenbedingte Adapterteile einfach befestigt werden. Da Pedale auf ihrer Oberfläche eher gewölbt ausgeformt werden, hat der Pedalkraftsensor eine äusserst biegesteife Grundplatte und findet so einfach Anwendung auf unterschiedlichen Geometrien. Selbst auf Pedale mit Elastomer-Belag kann eine Montage stattfinden.

Mit lediglich 17 mm Höhe ist dieser Sensor besonders flach und stört im montierten Zustand nicht die Tätigkeit beim Bedienen der Pedale. Auch sein Durchmesser von kleiner 60 mm prädestiniert den Sensor für beinahe jede Pedalform. Der Sensor wird mit einem passenden Bügel, der unter dem Pedal verläuft, sicher und stabil verschraubt. Aufgrund unterschiedlicher Pedalkonstruktionen ist dieser Bügel nicht im Lieferumfang enthalten und muss separat passend zum Pedal hergestellt werden. Das Anschlusskabel ist besonders geschützt, wird mittels PG-Verschraubung robust gehalten und ist für Roboter als tauglich ausgewiesen: Damit sind viele Bewegungen in realer, schmutziger und feuchter Umgebung gewährleistet. Auf der Messmembrane sind mehrere Brücken aus Dehnungsmessstreifen realisiert, um den Sensor zusätzlich zu seiner stabilen Mechanik gegen Querkräfte abzusichern. Der Bediener bringt durch personenbedingte Einflussgrössen wie Fussstellung, persönliche Gewohnheiten oder unterschiedliche Schuhe unweigerlich aussermittige Kräfte auf das Bedienteil des Sensors, die es auszugleichen gilt.

Features Pedal-Kraftsensorfür Pedalbetätigungskräfte
• Sehr flache Bauform
• Unempfindlichkeit gegen Kräfte quer zur Funktionsrichtung
• Leicht wechselbare, ergonomische Druckplatte
• Temperaturen von -40 °C bis 120 °C
• In Kombination mit TRANS CAL 7281 mobil und netzunabhängig einsetzbar
• Option: als 2-Bereich-Ausführung erhältlich
• burster TEDS optional erhältlich

Produktlink
Weitere Informationen finden Sie hier.

Datenblatt
Mehr über den Pedal-Kraftsensorfür Pedalbetätigungskräfte Typ 8400-B001 erfahren Textsprache Deutsch  [pdf, 576 KB]

Mehr über den Pedal-Kraftsensorfür Pedalbetätigungskräfte Typ 8400-B001 erfahren Textsprache Englisch  [pdf, 567 KB]
