Highlights
• Messbereiche von 0 ... 5 N bis 0 ... 5 kN,
• 0 ... 1.1 lbs bis 0 ... 1124.0 lbs
• Besonders flache Bauform ab 3,3 mm
• Linearitätsabweichung 0,25 % v.E.
• Hergestellt aus hochwertigem, nichtrostendem Stahl
Optionen
• Erweiterter temperaturkompensierter Bereich -55 °C ... +120 °C
• burster TEDS
• Diverse Kabellängen verfügbar
• Standardisierter Kennwert 1,0 mV/V
Anwendungsgebiete
• Einstellung von Lehren
• Kraftmessungen im Inneren von Präzisionswerkzeugen
• Überwachung von Bedienelementen
• Bestimmung von Kräften in der Medizintechnik
• Kontrollinstrumente im Feingerätebau
• Justieren und vorspannen von Bauteilen

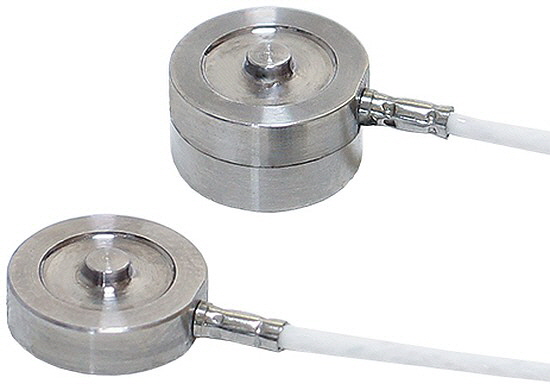

Subminiatur-Druckkraftsensoren Typ 8413 und 8414 von burster fĂĽr statische und dynamische Messungen in sehr eng begrenzten Strukturen
Beschreibung
Dieser Miniatur-Kraftsensor wurde bezüglich seiner Bauhöhe optimiert und ist mit seinen nur 3,3 mm der flachste bekannte Sensor mit Dehnungsmessstreifen-Technik. Kaum höher als der Durchmesser seines Anschlusskabels lässt er sich auch bei engen Platzverhältnissen noch einfach unterbringen. Einhergehend mit seiner minimalen Geometrie ist der Kraftsensor auch besonders leicht. Er weist eine hohe Resonanzfrequenz auf, um schnell ändernden Lastwechseln zu folgen. Trotz seiner extremen Miniaturisierung bleibt er in seiner Anwendung absolut robust und industrietauglich, nicht nur hinsichtlich des hochflexiblen Kabelanschlusses oder der kompletten Verschweissung der Sensoren für die Messbereiche ≥ 0 ... 10 N.
Die Miniatur-Druckkraftsensoren sind flache, zylindrische Scheiben, deren Unterseite mit einer Abdeckung verschlossen ist. Der zentrale Lasteinleitknopf zur Aufnahme von Druckkräften ist fest integrierter Bestandteil der Oberseite, welche die Messmembrane des Sensors darstellt. Auf ihrer Unterseite sind im Innern des Gehäuses die Dehnungsmessstreifen appliziert und zu einer Wheatstone‘schen VollbrĂĽcke verschaltet. Diese gibt bei Krafteinwirkung eine zur Messgrösse direkt proportionale Ausgangsspannung ab.
Das Anschlusskabel wird radial aus dem Sensorgehäuse gefĂĽhrt und bei Messbereichen ≥ 0 … 10 N zusätzlich durch eine HĂĽlse stabilisiert. Die Auflagefläche der Unterseite des Sensors ist kreisringförmig, beim Messbereich 0 … 5 N jedoch kreisflächig gestaltet.
Features
• Messbereiche 0 …5 N bis 0 … 5 kN
• Besonders flache Bauform ab 3,3 mm
• Linearitätsabweichung 0,25 % v.E.
• Typ 8414 mit mechanisch wirkendem Überlastschutz
• Temperaturkompensation -55 °C ... +120 °C
• Aus hochwertigem, nichtrostendem Stahl hergestellt
• Hohe Resonanzfrequenz
• burster TEDS optional erhältlich
burster TEDS - Sicherheit auf Knopfdruck – burster PLUG & PLAY
Intelligente Interaktion ist der Schlüssel zum Erfolg in einer Welt, die immer mehr vom Informationsaustausch geprägt ist. Die Vernetzung von Mensch, Maschine und Produkt in teil- oder vollautomatisierten Produktionsprozessen ist herausfordernde und anspruchsvolle Realität zugleich. Stets geht es darum, sie messbar, analysierbar, kontrollierbar, reproduzierbar und sicherer zu gestalten. Mit der innovativen burster TEDS-Technologie werden sensorspezifische Kennwerte im Sensorstecker gespeichert. Nach dem Auslesen der Sensordaten wird die Eingangskonfiguration der Auswerteelektronik automatisch übernommen. Dies schützt zum einen vor Fehlparametrierung, zum anderen spart es Zeit und Kosten beim Einrichten und vereinfacht einen Sensor-Wechsel.
Produktlink
Weitere Informationen finden Sie hier.
Datenblatt
Datenblatt Miniatur-Druckkraftsensoren Typ 8413 und 8414_DE [pdf, 564 KB]
Datenblatt Miniatur-Druckkraftsensoren Typ 8413 und 8414_EN [pdf, 547 KB]
Bedienungsanleitung
Bedienungsanleitung Typ 8413, 8414_DE
Bedienungsanleitung Typ 8413, 8414_EN
Links & CAD-Daten
CAD-Daten Typ 8413 / 8414
CAD-Daten Zubehör für Kraftsensoren
