KiTorq Drehmoment-Messflanschsystem Typ 4551A von Kistler -  kurzbauend, robust, lagerlos, hochgenau, 50 ... 5000 N·m

Der KiTorq Rotor Typ 4551A... zum Messen von hochdynamischen Drehmomenten. Das System besteht aus Rotoren und Statoren mit gleicher Drehzahloption, die sich beliebig kombinieren lassen. Das Drehmoment wird mittels Dehnungsmessstreifen erfasst.

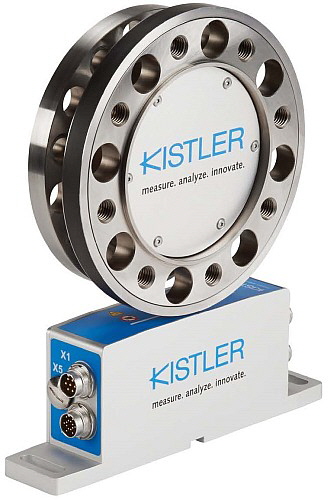

MTS Messtechnik - KiTorq Typ 4551A
KiTorq Drehmoment-Messflanschsystem Typ 4551A

KiTorq Drehmoment-Messflanschsystem Typ 4551A... von KISTLER arbeiten nach dem DMS-Prinzip. Das KiTorq System bestehend aus dem Drehmoment-Messkörper KiTorq Rotor Typ 4551A...und der Drehmoment-Auswerteeinheit KiTorq Stator Typ 454xA...Die Rotoren und Statoren des KiTorq Systems mit gleicher Drehzahloption können beliebig untereinander kombiniert werden. Drehzahl oder Drehwinkel können mit bis zu 8192 Pulsen pro Umdrehung erfasst werden. Ebenso steht eine absolute Null-Referenz zur Verfügung (Z-Impuls). Der Drehmoment-Messflansch eignet sich durch seine extrem kurze Bauweise hervorragend für die Prüfstandstechnik.

• Der KiTorq Rotor Typ 4551A... zum Messen von hochdynamischen Drehmomenten:
• Verschiedene Rotoren und Statoren kombinierbar
• Berührungslose Übertragung
• Hohe Genauigkeit, höchste Dynamik
• Hochauflösende Drehzahl-/Winkelerfassung

Das KiTorq System ist ein Drehmoment-Messflanschsystem, bestehend aus dem Drehmoment-Messkörper KiTorq Rotor Typ 4551A... und der Drehmoment-Auswerteeinheit KiTorq Stator Typ 454xA... . Die Rotoren und Statoren des KiTorq Systems mit gleicher Drehzahloption können beliebig untereinander kombiniert werden. Drehzahl oder Drehwinkel können mit bis zu 8192 Pulsen pro Umdrehung erfasst werden. Ebenso steht eine absolute Null-Referenz zur Verfügung (Z-Impuls). Der KiTorq Rotor Typ 4551A... ist nach Bestellschlüssel einzeln oder als kalibrierte Drehmoment-Messkette zusammen mit einem KiTorq Stator bestellbar,. Der Stator erkennt dabei selbstständig einen Rotorwechsel und stellt die notwendigen Parameter automatisch ein.

Alle KiTorq Rotoren erfassen das Drehmoment mit Hilfe von Dehnungsmessstreifen (DMS). Das erzeugte Signal wird verstärkt und anschliessend mit ca. 35 kSample verarbeitet. Aufgrund der hohen Abtastrate wird eine sehr hohe Dynamik der Drehmomentmessung erreicht.

KiTorq Stator Typ 454x...
Die Drehmoment-Auswerteeinheit versorgt den KiTorq Rotor mit Energie und empfängt die Messwerte von diesem. Die Auswerteeinheit hat eine integrierte Drehzahlerfassung und stellt je nach Ausführung unterschiedliche Signalausgänge zur Verfügung.

Kalibrierung
Für die konfigurierbaren Ausgangssignale des KiTorq Systems stehen unterschiedliche Kalibrieroptionen zur Verfügung. Die Kalibrierung erfolgt auf einer hochgenauen und auf nationale Normale rückgeführten Kalibrieranlage.

Anwendung
Der KiTorq Rotor Typ 4551A… ist mit seinen Eigenschaften prädestiniert für Anwendungen in der Prüfstandstechnik wie z.B. Elektromotoren-, Getriebe-, Pumpen- und Verbrennungsmotorenprüfstände.


KiTorq Drehmomentmessflansch Auswerteeinheit Typ 4542A

KiTorq Stator, Drehmoment-Auswerteeinheit (Stator) für einen Drehmoment-Messflansch.

KiTorq Stator Typ 4542A... zur Speisung und Messdatenerfassung von Drehmoment-Messkörpern des KiTorq Systems , z.B. Rotor Typ 4550A... .

• Verschiedene Rotoren und Statoren kombinierbar
• Hohe Genauigkeit
• Niedrige Bauhöhe
• Feldbus oder Industrial Ethernet-Schnittstelle
• Frei skalierbarer Spannungs- und Frequenzausgang

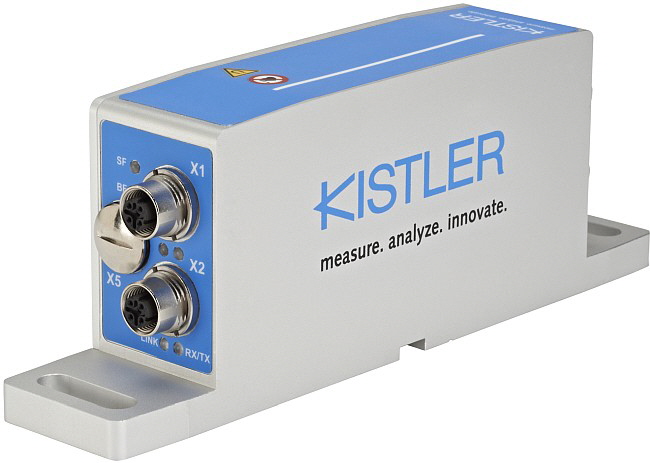

MTS Messtechnik - KiTorq Typ 4551A Bild 2
KiTorq Drehmomentmessflansch Auswerteeinheit Typ 4542A

Beschreibung
KiTorq Stator Typ 4542A... und KiTorq Rotor Typ 455xA… bilden das Drehmoment-Messflanschsystem KiTorq System. Der Stator speist den Rotor, empfängt und verarbeitet die Messdaten und stellt verschiedene Ausgangssignale zur Verfügung. Ãœber die digitale Schnittstellen sowie einem Taster können die Ausgänge tariert werden. Die Ausgänge sind über die digitale

Schnittstellen konfigurierbar. Damit ist es z.B. möglich, den Ausgang zur Messung des Drehmoments mit einem anderen Tiefpassfilter zu versehen als einen zweiten Drehmomentausgang, welcher zur Regelung benutzt wird. Es ist auch möglich die Drehzahl in ein Spannungssignal zu wandeln. Zudem können unterschiedliche Skalierungen auf unterschiedliche Stecker gelegt werden. Der KiTorq Stator Typ 4542A... ist in Verbindung mit einem Rotor des KiTorq Systems einsetzbar. Der Stator kann nach Bestellschlüssel einzeln oder als kalibrierte Drehmoment-Messkette zusammen mit einem Rotor Typ 455xA... bestellt werden. Die Drehmoment-Auswerteeinheit (Stator) wird standardmässig kalibriert ausgeliefert.

Eine Kalibrierung der kompletten Messkette bestehend aus einem KiTorq Rotor und einem KiTorq Stator kann über den Bestellschlüssel des Rotors (z.B. Typ 4550A...) bestellt werden.

Anwendung
Die Anwendungen des KiTorq Stators liegen in der Prüfstandstechnik wie z.B. Elektromotoren-, Getriebe-, Pumpen- und Verbrennungsmotorenprüfstände. Spezielle Anwendungen der einzelnen Komponenten des KiTorq Systems sind auf den jeweiligen Datenblättern zu finden.

Datenblatt (PDF-Dateien)
KiTorq Stator Drehmoment-Auswerteeinheit (Stator) für einen Drehmoment-Messflansch Typ 4542A_DE  [PDF, 1018 KB]
KiTorq Stator Drehmoment-Auswerteeinheit (Stator) für einen Drehmoment-Messflansch Typ 4542A_EN  [PDF, 1.00 MB]
