Mobiles Hochpräzisions-Kalibrier- und Prüfgerät TRANS CAL 7281 - robust, rückführbar und präzise

TRANS CAL 7281 von burster - Mobiles Hochpräzisions-Kalibrier- und Prüfgerät für mechanische und elektrische Grössen

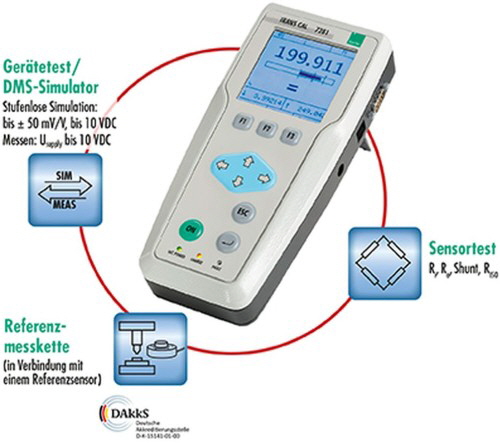

MTS - TRANS CAL 7281 Bild 1
TRANS CAL Typ 7281 von burster, Mobiles Hochpräzisions- Kalibrier- und Prüfgerät, durch Batterie- oder Akkubetrieb mobil einsetzbar, DAkkS-/Werks-Kalibrierschein optional. Gerätetest, DMS-Simulator, Sensortest, Referenzmesskette.

Der universelle Digitalanzeiger Typ 7281 kommt überall dort zum Einsatz, wo vor Ort messtechnische Komponenten wie Pressen, Drehmomenteinrichtungen, Druckregelanlagen etc. mit hoher Präzision kalibriert werden müssen. Damit die Messkette als Referenz einsetzbar ist, kann optional ein /DAkkS- oder Werkskalibrierschein erstellt werden. Somit ist eine Anlage schnell und kostengünstig bewertet und die Messergebnisse sind rückführbar dokumentiert.

Ist eine Referenzmessung nicht möglich, da der Sensor sich an einer schwer zugänglichen Stelle befindet, können trotzdem die Ausgangs-, die Eingangs- und die Isolationswiderstände des eingesetzten Sensors geprüft werden. Ebenso ist das Messen der Speisespannung und die Simulation der Kennwerte (mV/V oder V) des verwendeten Sensors eine weitere Möglichkeit, das Anzeigegerät zu kontrollieren.

Der Einsatz erfolgt in metrologischen Instituten, Kalibrierlabors, bei der Industrie in den Bereichen Qualitätssicherung, Inbetriebnahme und Anlagenüberwachung.

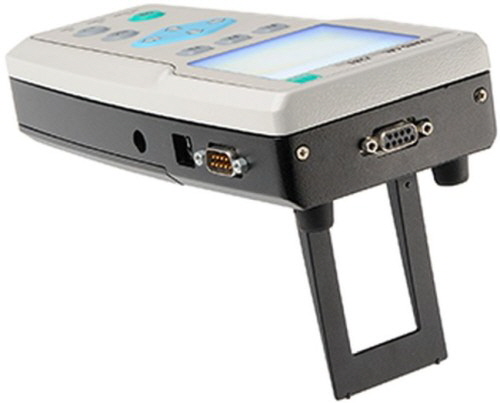

MTS - TRANS CAL 7281 Bild 2
Robustes Aluminiumgehäuse mit Aufstellbügel und Gummifüssen für den Labor- und Feldeinsatz

Anwendungsgebiete:
• Überprüfung von Hydraulikpressen
• Referenzmessungen in Montagelinien
• Prüfung von Roboter-Andruckkräften
• Kalibrierung von Prüfmaschinen
• Kalibrierung von hochpräzisen Messeinrichtungen

Der TRANS CAL Typ 7281 ist durch Batterie- oder Akkubetrieb mobil einsetzbar, kann jedoch auch mit einem externen Netzteil betrieben werden. Das handliche Prüfgerät ist eine Hochpräzisions-Referenzmesskette, z.B. für Kraftmessung, ist aber auch besonders geeignet für den Servicetechniker, um Fehler beim Gerät und beim Sensor zu lokalisieren.

Wählbar sind Sensoren mit Dehnungsmessstreifen, Normsignal ± 5 V / ± 10 V und potentiometrische Sensoren. Das grafische LCD-Display zeigt den aktuellen Messwert und die entsprechende Balkenanzeige an. Ausserdem werden Funktionen wie Datenlogger, tarierter Wert in % sowie unterer und oberer Grenzwert für den Komparator mit gleichzeitiger Anzeige des Ergebnisses der Bewertung (> = <) dargestellt.

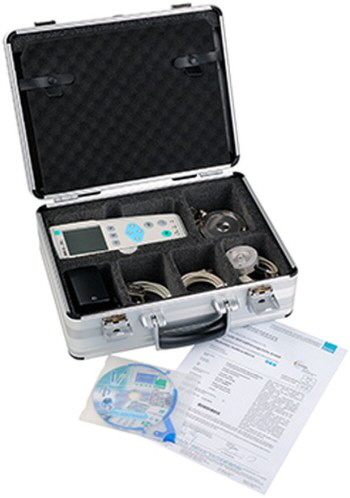

MTS - TRANS CAL 7281 Bild 3
Alukoffer für TRANS CAL 7281 von burster und Zubehör Typ 7200-KOFFER

Bei der routinemässigen Überprüfung, aber natürlich auch bei der Fehlersuche können sehr einfach Isolations- sowie Ausgangs- und Eingangswiderstände ermittelt werden. Mit der Funktion Gerätetest kann das Anzeigegerät auf Einhaltung des Kennwertes durch DMS-Simulation bis ± 50 mV/V bzw. Ausgabe einer Spannung eines Normsignals bis 10 V einfach und schnell überprüft werden. DKD/DAkkS- bzw. Werkskalibrierscheine sind optional lieferbar. Mittels Konfiguration- und Datenerfassungssoftware DigiCal steht eine Anzeige- und eine Protokollierfunktion zur Verfügung.

• Anschliessbare Sensoren: DMS/Normsignal ± 5 V, ± 10 V, potentiometrische Sensoren
• Gerätetest: DMS-Simulator bis zu ± 50 mV/V
• Einfache Konfiguration durch burster TEDS
• Sehr geringe Linearitätsabweichung von ± 0,001 %
• Bis zu 16 Messprogramme speicherbar
• Datenlogger bis zu 30.000 Messwerte
• DKD/DAkkS-/Werks-Kalibrierschein für das Gerät /gesamte Messkette lieferbar (optional)

Link auf Website
Mehr Informationen finden Sie hier.

Datenblatt
Komplettes Datenblatt TRANS CAL 7281 Typ 7281_DE [pdf, 992.29 KB]
Komplettes Datenblatt TRANS CAL 7281 Typ 7281_EN [pdf, 992.40 KB]

Bedienungsanleitung
Bedienungsanleitung Typ BA_7281_DE  [PDF, 8.00 MB]
Bedienungsanleitung Typ BA_7281_EN  [PDF, 8.00 MB]

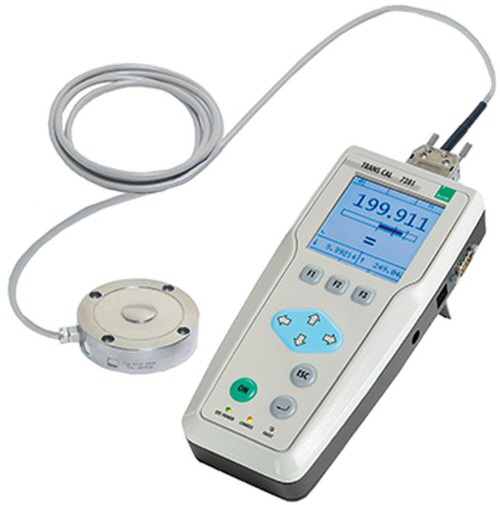

MTS - TRANS CAL 7281 Bild 4
Die Kraftmesskette Typ 72-REF von burster mit DAkkS-Kalibrierschein für die gesamte Messkette ist eine universelle Referenzmesskette zum Kalibrieren von Einpress-Kraftmesseinrichtungen


Mit TRANS CAL 7281 von burster vor Ort kalibrieren
Kraftgenaue Überprüfung von elektrischen, mechanischen oder hydraulischen Pressen

• Höchste Präzision und Rückführbarkeit auch unter Vor-Ort-Bedingungen
• Industrietaugliches Design, Nutzung auch unter rauen Umgebungsbedingungen (hervorragende Display-
   hintergrundbeleuchtung, robustes Gehäuse, netzunabhängiger Betrieb u.a.m.).
• IO/NIO-Bewertung der Messwerte, Auslesen der im Datenlogger gespeicherten IST-Werte und
   Bewertungsergebnisse mit der Software DigiCal.
• Referenzkraftsensor in Reihe zum Kraftfluss sichert optimale Vergleichsmessung an schwer zugänglichen
   Stellen. Auch separater Sensor- und Gerätecheck durchführbar.

Dokumente:
Mobiles Hochpräzisions-Kalibrier- und Prüfgerät Typ FL_7281_DE
Mobiles Hochpräzisions-Kalibrier- und Prüfgerät Typ FL_7281_EN
