burster • Neue Generation Hochpräzisions-Drucktransmitter Typ 8228 - Höchste Genauigkeit, sehr kompakte Abmessungen, robustes Edelstahl, grosser Temperatur- bereich, für flüssige und gasförmige Medien

Der Sensor Typ 8228 ist mit seiner Messgenauigkeit von 0,05 % v.E. (bei den Messbereichen ≤ 1 bar beträgt die Messgenauigkeit 0,1 % v.E.) bestens als Referenzsensor geeignet. Durch die kompakten Abmessungen, dem robustem Gehäuse und dem industrietauglichen Ausgangssignal ergibt sich ein sehr weites Einsatzgebiet.

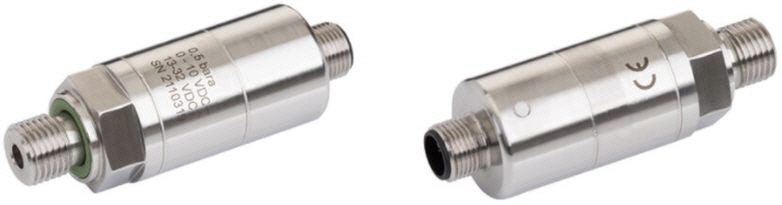

MTS - Hochpräzisions-Drucktransmitter Typ 8228
Neue Generation Hochpräzisions-Drucktransmitter Typ 8228 - Höchste Genauigkeit, sehr kompakte Abmessungen, robustes Edelstahl, grosser Temperaturbereich, für flüssige und gasförmige Medien

Alle Medien-berührte Bauteile sind aus Edelstahl gefertigt. Ein integrierter Messverstärker wandelt die Messsignale direkt in störsichere und über längere Strecken übertragbares Spannungssignal oder Stromsignal um.

Bei der Messart „Relativ“ wird die Druckmessung gegen den Umgebungsdruck durchgefĂĽhrt, der Sensor besitzt eine gegen UmgebungseinflĂĽsse geschĂĽtzte Bohrung fĂĽr den Ausgleich mit dem Umgebungsdruck. Bei der Messart „Absolut“ wird der angelegte Druck gegen ein eingeschlossenes Vakuum gemessen, diese Messart ist ab dem Messbereich 0 ... 250 mbar verfĂĽgbar. Der elektrische Anschluss erfolgt ĂĽber einen M12 x 1 Stecker.

Features
• Messbereiche von 0 ... 0,1 bar bis 0 ... 200 bar
• Messgenauigkeit ab 0,05 % v.E.
• Integrierter Verstärker mit Ausgang 0 ... 10 V
• Temperaturbereich -20 ... +80 °C
• Schutzart IP67

Optionen
• Messart absolut messend
• Stromausgang 4 ... 20 mA
• Anwendungsgebiete
• Prüfstands-Technik
• Pneumatik-Anlagen
• Leckage-Erkennung
• Prozess- und Verfahrenstechnik

Beschreibung
Der Sensor Typ 8228 ist mit seiner Messgenauigkeit von 0,05 % v.E. (bei den Messbereichen ≤ 1 bar beträgt die Messgenauigkeit 0,1 % v.E.) bestens als Referenzsensor geeignet. Durch die kompakten Abmessungen, dem robustem Gehäuse und dem industrietauglichen Ausgangssignal ergibt sich ein sehr weites Einsatzgebiet.

Alle Medien-berührte Bauteile sind aus Edelstahl gefertigt. Ein integrierter Messverstärker wandelt die Messsignale direkt in störsichere und über längere Strecken übertragbares Spannungssignal oder Stromsignal um.

Bei der Messart „Relativ“ wird die Druckmessung gegen den Umgebungsdruck durchgefĂĽhrt, der Sensor besitzt eine gegen UmgebungseinflĂĽsse geschĂĽtzte Bohrung fĂĽr den Ausgleich mit dem Umgebungsdruck. Bei der Messart „Absolut“ wird der angelegte Druck gegen ein eingeschlossenes Vakuum gemessen, diese Messart ist ab dem Messbereich 0 ... 250 mbar verfĂĽgbar. Der elektrische Anschluss erfolgt ĂĽber einen M12 x 1 Stecker.

Features
• Messbereiche von 0 ... 0,1 bar bis 0 ... 200 bar
• Messgenauigkeit ab 0,05 % v.E.
• Integrierter Verstärker mit Ausgang 0 ... 10 V
• Temperaturbereich -20 ... +80 °C
• Schutzart IP67

Begriffserklärung Druckreferenz

Atmosphäre (gage):
Der Drucksensor ist, über ein Druckausgleichselement zum Schutz vor Umwelteinflüssen, gegen die Umgebung geöffnet. Die Druckmessung erfolgt relativ gegen den realen, momentanen Atmosphärendruck.

Geschlossenes Referenzvolumen (sealed reference):
Der Sensor ist gegen die Umgebung dicht. Im eingeschlossenen Volumen auf der Referenzseite der Druckzelle herrscht näherungsweise Atmosphärendruck. Es wird relativ zu diesem virtuellen Atmosphärendruck (sealed gage, sealed reference) gemessen.

Absolutdruck (absolut):
Der Sensor ist gegen die Umgebung dicht. Das abgeschlossene Volumen auf der Membrangegenseite ist evakuiert. Gemessen wird somit gegen 0bar Absolutdruck (absolute Messung).

Downloads
Datenblatt Hochpräzisions-Drucktransmitter Typ 8228_DE [pdf, 569 KB]
Datenblatt Hochpräzisions-Drucktransmitter Typ 8228_EN [pdf, 561 KB]

Produktlink
Weitere Informationen finden Sie hier.
