Produkt-News

MTS Messtechnik Schaffhausen GmbH
burster • Druckkraftsensor Typ 8526 - NEU Messbereich 500 kN und 1 MN, Linearitäts- abweichung 0,1 % v.E., standardisierter Nennkennwert 1,5 mV/V, Schutzgrad IP65, hochwertiger Edelstahl

Der Druckkraftsensor 8526 eignet sich durch seine kompakte Geometrie und drei Befestigungsbohrungen an der Unterseite fĂĽr unterschiedliche Anwendungsgebiete. Sein breites Messbereichsspektrum von 0 ... 100 N bis 0 ... 1 MN erlaubt die Abdeckung diverser Messaufgaben vom Labor bis zur Anwendung in der Schwerindustrie.

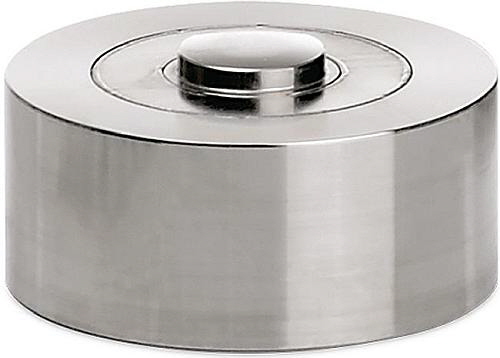

MTS - Druckkraftsensor Typ 8526
Druckkraftsensor Typ 8526

Der integrierte Krafteinleitknopf macht die Einleitung der zu messenden Kraft einfach und prozesssicher. Winkelfehler in der Krafteinleitung von bis zu 3° Abweichung zur Messachse haben lediglich einen geringen Einfluss auf das Messsignal. Für eine ideale Messgenauigkeit ist der Sensor auf eine geschliffene Auflagefläche mit einer Härte von mindestens HRC 60 zu montieren.

Der Druckkraftsensor 8526 ist mit einer internen Biegemembran ausgestattet, auf welcher Dehnungsmessstreifen (DMS) aufgebracht sind. Bei Belastung des Sensors mit einer Druckkraft wird die Membran elastisch verformt und überträgt ihre mechanische Spannung auf die Dehnungsmessstreifen. Diese wiederum reagieren mit einer proportionalen Änderung ihres ohmschen Widerstandes, was mit einem geeigneten Messverstärker oder Anzeigegerät ausgewertet werden kann.

MTS - Druckkraftsensor Typ 8526 - Kleine Messbereiche
Druckkraftsensor Typ 8526 - Kleine Messbereiche

Highlights
• Messbereiche von 0 ... 100 N bis 0 ... 1 MN, 0 ... 22.4 lbs bis 0 ... 225 klbs
• Äusserst kompakte Bauform
• Für statische und dynamische Messungen
• 3 Gewindebohrungen zur einfachen Montage und schleppkettenfähiges Anschlusskabel
• Schutzart IP6

Optionen
• Werks- oder DAkkS-Kalibrierschein
• Linearitätsabweichung von 0,1% v.E.
• Standardisierter Kennwert burster TEDS

MTS - Grosser Messbereich 500 kN
Grosser Messbereich 500 kN

Anwendungsgebiete
• Prüfstände und Kraftmesseinrichtungen
• Referenzsensor in Vergleichsmessungen und für Kalibrieraufgaben
• In beengten Einbausituatione
• Maschinenbau allgemein

burster TEDS - Sicherheit auf Knopfdruck – burster PLUG & PLAY
Intelligente Interaktion ist der Schlüssel zum Erfolg in einer Welt, die immer mehr vom Informationsaustausch geprägt ist. Die Vernetzung von Mensch, Maschine und Produkt in teil- oder vollautomatisierten Produktionsprozessen ist herausfordernde und anspruchsvolle Realität zugleich. Stets geht es darum, sie messbar, analysierbar, kontrollierbar, reproduzierbar und sicherer zu gestalten. Mit der innovativen burster TEDS-Technologie werden sensorspezifische Kennwerte im Sensorstecker gespeichert. Nach dem Auslesen der Sensordaten wird die Eingangskonfiguration der Auswerteelektronik automatisch übernommen. Dies schützt zum einen vor Fehlparametrierung, zum anderen spart es Zeit und Kosten beim Einrichten und vereinfacht einen Sensor-Wechsel.

Produktlink
Weitere Informationen finden Sie hier.

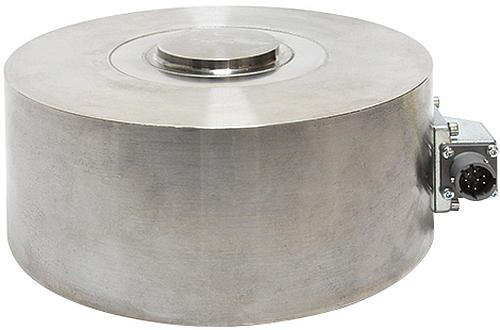

MTS - Grosser Messbereich 1 MN
Grosser Messbereich 1 MN

Datenblatt
Datenblatt Druckkraftsensoren Typ 8526_DE [pdf, 759 KB]
Datenblatt Druckkraftsensoren Typ 8526_EN [pdf, 751 KB]

Bedienungsanleitung
Bedienungsanleitung_8526_DE
Bedienungsanleitung_8526_EN

Links & CAD-Daten
CAD-Daten Typ 8526
CAD-Daten Zubehör für Kraftsensoren
