Digitales Megohmmeter RESISTOMAT® 24508 für industrielle Anwendungen

Anwendung
Dieses Gerät kann mit seinen Leistungsdaten für alle gängigen Anwendungsgebiete verwendet werden. Es eignet sich besonders für die Widerstandsmessung an Isolierstoffen wie z.B. Kabelisolierungen, Folien, Textilien, Bodenbelägen, Isolieröle usw. Mit den Prüfspannungen 45 V, 100 V, 250 V und 500 V erfüllt das Gerät die meisten Prüfvorschriften, wie z.B. DIN 51953, DIN 53482, DIN 54345.

Die Guard-Schaltung ermöglicht die Messung von Einzelwiderständen in einer Dreieckschaltung, wie z.B. einem Zweileiterkabel mit gemeinsamer Abschirmung bzw. die Messung von Isoliermaterialien in einer Schutzringmesszelle.

Die Messbereichswahl erfolgt manuell oder automatisch. Schnelle Serienmessungen lassen sich mit dem integrierten Grenzwertschalter realisieren. Bei Überschreitung eines einstellbaren Limits schaltet der Grenzwertmelder und aktiviert einen potentialfreien Relaisausgang. Das Megohmmeter RESISTOMAT® Typ 24508 ist sowohl für Laborbetrieb als auch für den industriellen Einsatz geeignet.

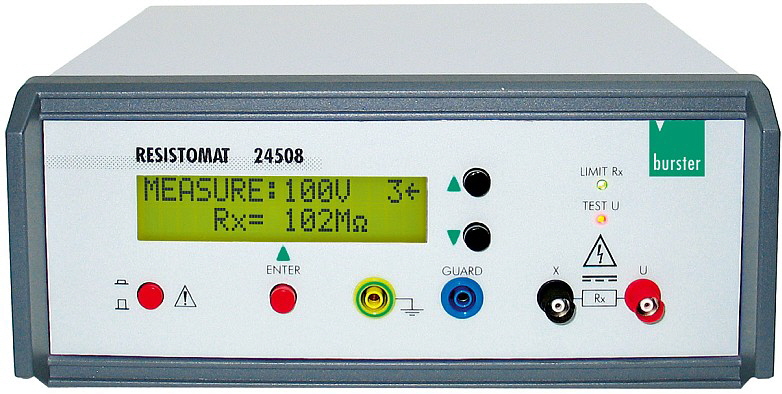

MTS Messtechnik - RESISTOMAT Typ 24508
Das Megohmmeter RESISTOMAT® von burster Typ 24508 ist ein µP-gesteuertes Messgerät für Isolations- widerstände

Beschreibung
Das Megohmmeter RESISTOMAT® Typ 24508 ist ein µP-gesteuertes Messgerät für Isolationswiderstände. Das Gerät ist übersichtlich aufgebaut und in einem stabilen Metallgehäuse untergebracht. Leichte Zugänglichkeit der einzelnen Baugruppen gewährleistet einen optimalen Service.

Der Messbereich reicht von 50 kΩ bis 10 TΩ bzw. 10 pA bis 10 mA bei Prüfspannungen von 45 V, 100 V, 250 V und 500 V. Die Einstellung des Gerätes wird durch die zweizeilige LCD-Anzeige und der kompakten Bedienerführung unterstützt.

Selbstverständlich können sämtliche Einstellungen auch über die RS232-Schnittstelle erfolgen. Die Anschlüsse für den potentialfreien Grenzwertausgang sowie für den externen Messstart/-stopp befinden sich auf der Rückseite.

Charakteristische Merkmale
• Widerstandsmessbereich 50 kΩ ... 10 TΩ
• Strommessbereich 0,1 pA ... 1 mA
• Automatische/Manuelle Messbereichsumschaltung
• Prüfspannung 45 V, 100 V, 250 V, 500 V
• Grenzwertmelder
• RS232-Interface (USB und Ethernet Option)

Datenblatt
Komplettes Datenblatt Megohmmeter RESISTOMAT® Typ 24508_DE [pdf, 583.03 KB]
Komplettes Datenblatt Megohmmeter RESISTOMAT® Typ 24508_EN [pdf, 607.94 KB]

Bedienungsanleitung
Bedienungsanleitung Typ BA_24508_DE
Bedienungsanleitung Typ BA_24508_EN

Zubehör
Zubehör Datenblatt 1 Paar Messkabel mit 3 m Länge Typ 24508-Z001_DE [pdf, 563.17 KB]
Zubehör Datenblatt 1 Paar Messkabel mit 3 m Länge Typ 24508-Z001_EN [pdf, 560.32 KB]
Zubehör Datenblatt Schutzring-Messzelle für Messung des Isolationswiderstands und spezifischen
Widerstandes Typ 2408-Z004_DE [pdf, 621.99 KB]

Zubehör Datenblatt Schutzring-Messzelle für Messung des Isolationswiderstands und spezifischen
Widerstandes Typ 2408-Z004_EN [pdf, 614.45 KB]

Zubehör Datenblatt Schutzringelektrode Typ 2408-Z005_DE [pdf, 642.25 KB]
Zubehör Datenblatt Schutzringelektrode Typ 2408-Z005_EN [pdf, 615.46 KB]
Zubehör Datenblatt Schutzring-Messzelle für die Messung des Volumen und des Oberflächenwiderstandes Typ 2408-Z006_DE [pdf, 612.61 KB]
Zubehör Datenblatt Elektrode für die Messung des Oberflächenwiderstandes Typ 2408-Z011_DE [pdf, 587.89 KB]
Zubehör Datenblatt Elektrode für die Messung des Oberflächenwiderstandes Typ 2408-Z011_EN [pdf, 565.03 KB]

Software
QBasic-Beispiel V1

Produktlink
Mehr Informationen finden Sie hier.
