burster • NEU Präzisions-Drehmomentsensoren Typ 8656

NEU Präzisions-Drehmomentsensoren Typenserie 8656 von burster - Sehr kurze Bauform, berührungslos, rotierend, robust, zuverlässig, einfache Handhabung - sehr gutes Preisleistungsverhältnis — MTS Messtechnik Schaffhausen GmbH liefert Antworten auf Ihre Fragen zur Drehmomentmesstechnik.

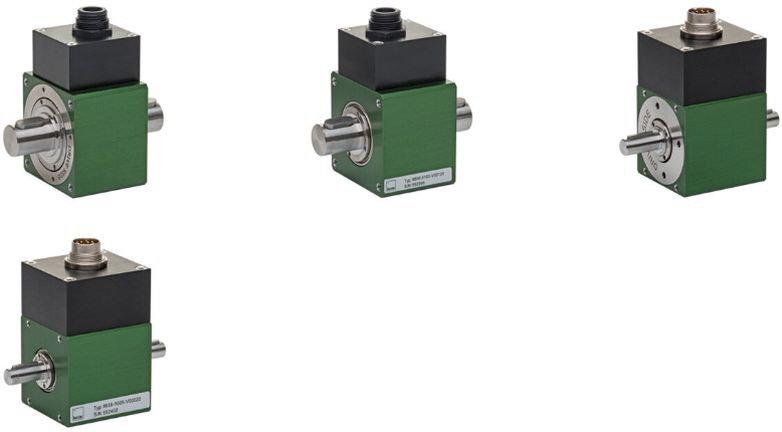

MTS Messtechnik - burster Typ 8656
burster • NEU Präzisions- Drehmomentsensoren Typ 8656

Der sehr kurz bauende Drehmomentsensor Typ 8656 ist berührungslos aufgebaut. Das Drehmoment wird durch die Torsion der Welle mit dem DMS-Prinzip erfasst. Durch die induktive und optische Übertragung der Signale ist der Sensor wartungsfrei, die Signale werden direkt auf der Welle digitalisiert und durch die Auswerteelektronik als Spannungssignal oder über USB zur Verfügung gestellt. Durch die hochwertige Lagerung sind bis zu 10000 U/min möglich. Die Drehrichtung ist durch das Potential der Ausgangsspannung ersichtlich, rechtsdrehend entspricht positiver Ausgangsspannung, linksdrehend erfolgt der Spannungspegel negativ.

Die Welle ist in jedem Messbereich mit Passfeder-Nuten ausgestattet, passende Passfeder liegen bei. Falls keine Anbindung über Passfeder gewünscht ist, kann auf das Einsetzen der Passfeder verzichtet werden. Das Drehmoment wird mit geeigneten Kupplungen, z.B. Typ 8690, sicher übertragen.

Zur Erfassen der Drehzahl und des Drehwinkels kann der Sensor optional mit einer Inkrementalscheibe mit 400 Inkrementen ausgerüstet werden. Dieses Drehzahl-/Drehwinkelsignal wird als TTL- Ausgangssignal zur Verfügung gestellt.

In Verbindung mit USB steht die kostenlose Software DigiVision zur Verfügung, alternativ stehen Treiber für LabVIEW und DASYLab zum Download bereit.

Zur Integration in kundenspezifischen Anlagen sind Anschlusskabel in verschiedenen Längen, Metallbalg-Kupplungen sowie Montageböcke erhältlich.

Highlights
• Messbereiche von 0 ... 1 N·m bis 0 ... 100 N·m
• Sehr kurze Bauform
• Ausgangssignal ±10 V / USB

Optionen
• Drehzahl- und Drehwinkelmessung mit 400 Inkrementen
• USB-Anschluss inkl. Software

Anwendungsgebiete
• End-of-Line Prüfstände
• Forschung und Entwicklung
• Maschinen- und Anlagenbau
• Elektromotorenprüfung
• Integration in Prüfstände aller Art

Produktlink
Weitere Informationen finden Sie hier.

Datenblatt
Datenblatt Präzisions-Drehmomentsensoren Typ 8656_DE [pdf, 718 KB]
Datenblatt Präzisions-Drehmomentsensoren Typ 8656_EN [pdf, 712 KB]

Broschüre
Broschüre Drehmomentmessung_DE [pdf, 2.7 MB]
Broschüre Drehmomentmessung_EN [pdf, 2.8 MB]

Zubehör
Zubehör-Datenblatt Metallbalgkupplung Typ 8690_DE [pdf, 555 KB]
Zubehör-Datenblatt Metallbalgkupplung Typ 8690_EN [pdf, 546 KB]

Software
DigiVision
