Produkt-News

MTS Messtechnik Schaffhausen GmbH
burster Flansch-Drehmomentsensor Typ 8627 fĂĽr statische und dynamische Anwendungen (nicht rotierend)

Die genaue Erfassung von Reaktionsmomenten realisiert der Flansch-Drehmomentsensor ebenso spielend wie die Messung von kontinuierlich anstehenden Drehmomenten. Der geringe Verdrehwinkel und eine robuste mechanische Konstruktion erlauben den Einsatz sowohl fĂĽr statische als auch dynamische Applikationen bei nicht rotierenden Anwendungen.

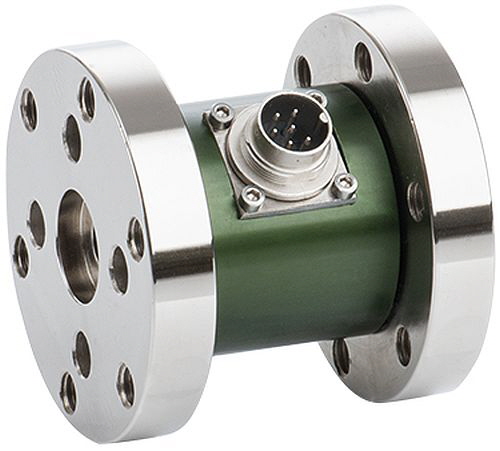

MTS Messtechnik - Flansch-Drehmomentsensor Typ 8627
Flansch-Drehmomentsensor Typ 8627 fĂĽr statische und dynamische Anwendungen (nicht rotierend)

Der hier vorgestellte Drehmomentsensor ist für statische und dynamische Messungen bei nicht rotierenden Drehmomentübertragungen geeignet. Die Erfassung von Reaktionsdrehmomenten rotierender Maschinenelemente ist ebenfalls möglich. Hierfür werden bevorzugt die Drehmomentsensoren mit Flanschen verwendet, die zwischen Motor und Stator eingebaut werden, wie z.B. an Rührwerkantrieben. Somit ist eine wartungsfreie Drehmomentmessung möglich.

FĂĽr spezielle Messaufgaben kann die Konstruktion unserer Drehmomentsensoren den Einbaubedingungen angepasst werden.

Beispiele hierfĂĽr sind:
• Testaufbauten in der Feinmechanik
• Ermittlung von Lagerreibmomenten
• Erfassung von Abrissmomenten an Schraubverschlüssen

Die Bauform wurde bezĂĽglich Baulänge, Gewicht und Volumen so optimiert, dass Axialkräfte bis zu relativ hohen Grenzwerten und Biegemomente bis zu 20 % des Messbereiches das Messelement nur gering beeinflussen. Das Messelement trägt Metallfilm-Dehnungsmessstreifen (DMS), die zu einer Wheatstone’schen BrĂĽcke zusammengeschaltet sind. Durch Anlegen einer Gleichspannung an die Wheatstone’sche BrĂĽcke erfolgt die Umwandlung der mechanischen Grösse Drehmoment in eine elektrische Spannung. Der erforderliche Verstärker liefert entweder ein Normsignal (0 ... 10 V, 0/4 ... 20 mA) oder - mit Anzeigemodul - eine messgrössenrichtige Drehmomentanzeige.

Das Ausgangssignal der Sensoren ist standardisiert, so dass bei einem Sensoraustausch kein Neuabgleich der Messkette notwendig ist.

Mit der Option burster TEDS (elektronisches Datenblatt, Speicherchip mit den sensorspezifischen Kennwerten) ist die schnelle Konfiguration von kompatiblen Auswerte-Einheiten (Messverstärrker, Anzeiger ...) möglich.

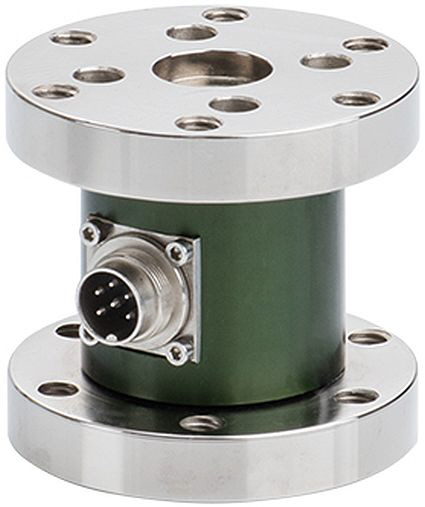

MTS Messtechnik - Flansch-Drehmomentsensor Typ 8627 Bild 2
Drehmomentsensoren Typ 8627 von burster - Robust, zuverlässig, einfache Handhabung, hohe Messgenauigkeit, äusserst kompakte Bauform,  fĂĽr statische und dynamische Anwendungen (nicht rotierend)

Charakteristische Merkmale
• Messbereiche von 0 ... 10 Nm bis 0 ... 5000 Nm
• Hohe Linearität ab 0,1 % v.E.
• Zuverlässig und robust
• Einfache Handhabung und Montage
• Ausgangssignal standardisiert
• Optionale Linearitätsabweichung 0,05 % v.E.
• Optional mit burster TEDS

Produktlink
Mehr Informationen finden Sie hier.

Datenblatt
Komplettes Datenblatt Drehmomentsensor fĂĽr statische und dynamische Anwendungen, nicht rotierend Typ 8627_DE [pdf, 555.11 KB]
Komplettes Datenblatt Drehmomentsensor fĂĽr statische und dynamische Anwendungen, nicht rotierend Typ 8627_EN [pdf, 551.79 KB]

BroschĂĽre
Drehmomentsensoren für Produktion, Automation, Entwicklung und Qualitätssicherung_DE
Drehmomentsensoren für Produktion, Automation, Entwicklung und Qualitätssicherung EN [pdf, 1.96 MB]

Bedienungsanleitung
Bedienungsanleitung Typ BA_8627_8628_8632_DE
Bedienungsanleitung Typ BA_8627_8628_8632_EN

Links & CAD-Daten

CAD-Daten fĂĽr Typ 8627t
CAD-Daten Zubehör für Drehmomentsensoren
