burster • Drehmomentsensor 8630 - Querlastunempfindlichkeit

Drehmomentsensoren - Höchste Präzision in allen Messbereichen für Produktion, Automation, Entwicklung und Qualitätssicherung. Die neue Drehmomentsensor-Generation von burster vereint alle Eigenschaften, die moderne Drehmomentmesstechnik erst wirklich erfolgreich macht. Robustheit, Zuverlässigkeit, einfache Handhabung, hohe Messgenauigkeit, äusserst kompakte Bauform, für rotierende, statische und quasistatische Anwendungen.

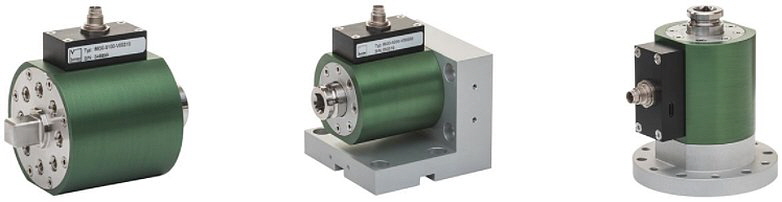

MTS - burster Drehmomentsensor 8630
Robust, zuverlässig, einfache Handhabung, hohe Messgenauigkeit, äusserst kompakte Bauform, für statische und quasistatische Anwendungen (nicht rotierend)

Beschreibung
Mit diesem Hochpräzisions-Drehmomentsensor ist es möglich, statische und dynamische Messungen bei nicht rotierenden Anwendungen durchzuführen. Durch den in Innen- und Aussenvierkant ausgeführten mechanischen Anschluss ist der Sensor besonders einfach in bestehende oder neue Schraubanwendungen zu integrieren.

Gerade im Bereich der Qualitätssicherung und Überwachung von Schraubwerkzeugen kann der Sensor seine Vorteile wie eingebauter Verstärker, Stützlager zur Querkraftabstützung und USB-Schnittstelle voll einsetzen.

Durch nicht rotierende Teile ist ein wartungsfreier Betrieb bei sachgemässem Einsatz gewährleistet.

Der DMS-basierende Sensor ist durch seinen modularen Aufbau genau für das gewünschte Einsatzgebiet konfigurierbar.

Mit der Option integrierter Verstärker liefert der Sensor direkt ein zum Drehmoment proportionales Spannungssignal von 0 ... ±10 V. Ãœber die Micro-USB Schnittstelle kann der Sensor konfiguriert werden, es stehen z.B. die Einstellung einer Filterfrequenz, eine Mittelwertbildung und eine Tara-Funktion zur Verfügung. Mit der Option USB-Messen steht zusätzlich zum Spannungsausgang auch noch die Messfunktion über USB zur Verfügung. Messung und Datenspeicherung können über die mitgelieferte Software DigiVision erfolgen, zusätzlich  stehen Treiber für z.B. LabVIEW zur Verfügung. Auch die Einbindung in eigene Programme mittels DLL ist möglich.

Mit der Option burster TEDS (elektronisches Datenblatt, Speicherchip mit den sensorspezifischen Kennwerten) ist die schnelle Konfiguration von kompatiblen Auswerte-Einheiten (Messverstärker, Anzeiger ...) möglich.

Benefits
• Sichere Messergebnisse
• Kosteneinsparung durch geringeren Konstruktionsaufwand
• Weniger Reparaturen wegen unsachgemässer Handhabung
• Längere Lebensdauer durch geringeren Verschleiss

Highlights
• Messbereiche von 0 ... 2 Nm bis 0 ... 200 Nm
• Geringe Linearitätsabweichung ab ≤0,1 % v.E.
• Innen- und Aussenvierkant
• Standardisiertes Ausgangssignal
• Tara-Funktion, Filter und Mittelwerte einstellbar
• Seitenlastunempfindlich durch eingebautes Stützlager

Optionen
• Ausgangssignal ±10 V / USB burster TEDS
• Verschiedene Montagemöglichkeiten durch Haltewinkel oder Flanschadapter
• Zweibereichsausführung

Anwendungsgebiete
• Überprüfung von Schraubwerkzeugen
• Protokollierung von erforderlichen Lösemomenten
• Messung des Anzugsdrehmoment von Schraubverbindungen
• Erfassung von Abrissmomenten an Schraubverschlüssen

burster TEDS - Sicherheit auf Knopfdruck – burster PLUG & PLAY
Intelligente Interaktion ist der Schlüssel zum Erfolg in einer Welt, die immer mehr vom Informationsaustausch geprägt ist. Die Vernetzung von Mensch, Maschine und Produkt in teil- oder vollautomatisierten Produktionsprozessen ist herausfordernde und anspruchsvolle Realität zugleich. Stets geht es darum, sie messbar, analysierbar, kontrollierbar, reproduzierbar und sicherer zu gestalten. Mit der innovativen burster TEDS-Technologie werden sensorspezifische Kennwerte im Sensorstecker gespeichert. Nach dem Auslesen der Sensordaten wird die Eingangskonfiguration der Auswerteelektronik automatisch übernommen. Dies schützt zum einen vor Fehlparametrierung, zum anderen spart es Zeit und Kosten beim Einrichten und vereinfacht einen Sensor-Wechsel.

Datenblatt
Datenblatt Präzisions-Drehmomentsensoren für statische und dynamische Anwendungen, nicht rotierend Typ 8630_DE [pdf, 947 KB]
Datenblatt Präzisions-Drehmomentsensoren für statische und dynamische Anwendungen, nicht rotierend Typ 8630_EN [pdf, 846 KB]

Broschüre
Broschüre Drehmomentmessung_DE [pdf, 2.7 MB]
Broschüre Drehmomentmessung_EN [pdf, 2.8 MB]

Zubehör
Flanschadapter 8600-Z001_DE [pdf, 479 KB]
Flanschadapter 8600-Z001_EN [pdf, 462 KB]
Flanschadapter 8600-Z002_DE [pdf, 468 KB]
Flanschadapter 8600-Z002_EN [pdf, 459 KB]
Flanschadapter 8600-Z003_DE [pdf, 467 KB]
Flanschadapter 8600-Z003_EN [pdf, 459 KB]
Flanschadapter 8600-Z005_DE [pdf, 474 KB]
Flanschadapter 8600-Z005_EN [pdf, 467 KB]
Flanschadapter 8600-Z006_DE [pdf, 473 KB]
Flanschadapter 8600-Z006_EN [pdf, 465 KB]
Flanschadapter 8600-Z007_DE [pdf, 473 KB]
Flanschadapter 8600-Z007_EN [pdf, 465 KB]

Links & CAD-Daten
CAD-Daten Typ 8630
CAD-Daten Zubehör für Drehmomentsensoren

►Mehr über die Präzisions-Drehmomentsensoren Typ 8630 erfahren >>>
