Wenn KĂĽhlung und Geometrie stimmen: Bohren bis 40 x d in einem Bohrstoss – auch in rost- und hitzebeständigen Stählen

Klein, tief und schnell, das sind die Merkmale des Kleinbohrers CrazyDrill Cool SST-Inox. Dank internen Kühlkanälen, innovativer Geometrie und neuartiger Beschichtung ist die Bearbeitung von rostfreien Stählen, nickelbasierten Superlegierungen und CrCo-Legierungen wesentlich einfacher und prozesssicherer geworden. Auch in kleinen Durchmessern, auch für tiefe Bohrungen.

Zur Familie gehören innengekĂĽhlte Bohrer mit sechs verschiedenen Nutzlängen: bis 6 x d, bis 10 x d, bis 15 x d, bis 20 x d, bis 30 x d und bis 40 x d. Als Ergänzung dazu ein Kurz- respektive Pilotbohrer fĂĽr eine maximale Bohrtiefe von 3 x d.  Bis zu einer Bohrtiefe von 20 x d sind die Werkzeuge verfĂĽgbar ab Durchmesser 1 mm, die beiden längsten Varianten ab 1.5 mm, das ganze Angebot geht bis zu einem maximalen Durchmesser von 6 mm.

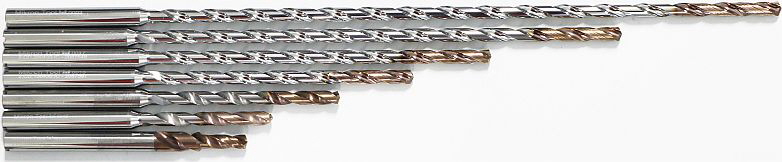

Miktron Tool - Palette Bohrer
Zur Familie der CrazyDrill Bohrer für Inox gehören sieben Versionen für unterschiedliche Bohrtiefen bis maximal 40 x d

Weshalb ein neuartig konzipierter Bohrer?
Bis hierhin ist nichts neu und nichts speziell. Denn Bohrer mit spiralisierten Kühlkanälen gibt es bereits, auch im kleinen Durchmesserbereich. Doch viele haben Mühe mit zähelastischen Materialien, oder mit der schlechten Wärmeleitfähigkeit von Superlegierungen. Da ist auch bei hohem Druck die Kühlung der «klassischen» runden Kühlkanäle ungenügend. Ein vorzeitiger Schneidkantenausbruch, ein Verkleben der Späne, ein Spänestau in den Nuten verhindern ein prozesssicheres Bohren. Genau dieses wäre aber wichtig in Industrien, welche aus wertvollen Rohmaterialien noch wertvollere Fertigteile herstellen. Markus Schnyder, Verantwortlicher von Mikron Tool International und einer der Initiatoren des neuen Werkzeuges, kennt die Problematik: «Jahrelang sind unsere Kunden beim Bohren von Inox an ihre Grenzen gestossen. Es ging zu langsam und die Prozesse waren zu unsicher, die Bearbeitung deshalb extrem teuer. Hier wollten wir Abhilfe schaffen. Der ganze Entwicklungsprozess nahm mehrere Jahre in Anspruch. Wir waren auch auf eine enge Zusammenarbeit mit unseren Partnern angewiesen, zum Beispiel um das geeignete Rohmaterial zu erhalten oder eine perfekt passende Beschichtung.»

Worin besteht die Innovation?
Egal ob kurze oder tiefe Bohrung, das Prinzip ist immer dasselbe: Eine neuartige Geometrie sorgt im vorderen Teil für einen Spanbrechereffekt. Kurze und gekrümmte Späne sind das Resultat.

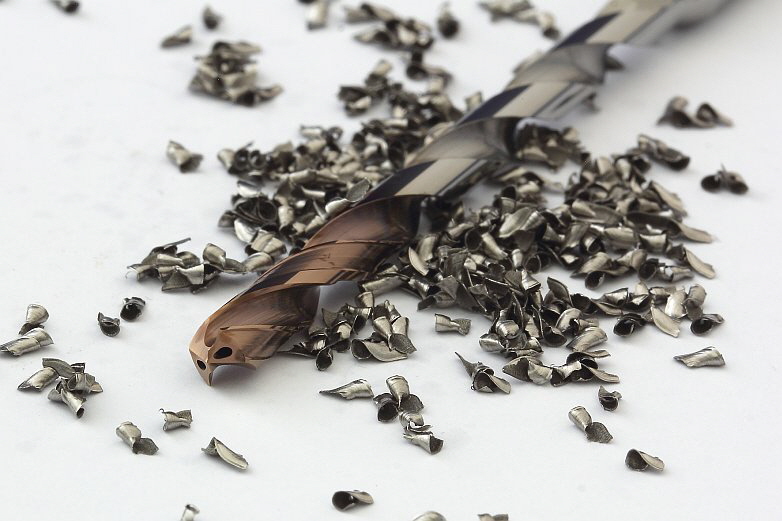

Mikron Tool - Kurze Späne
Kurze Späne: ein wesentlicher Faktor, um in einem Bohrstoss bohren zu können

Im hinteren Teil ermöglicht dann das offene Nutenprofil eine perfekte Ausfuhr dieser Mikrospäne aus der Bohrung. Eine Abweichung gibt es für die langen Varianten: zusätzlich zum angepassten Profil mussten die Nuten poliert werden, um das problemlose Ausführen der Späne sicherzustellen. Dabei hilft auch die neuartige Beschichtung, speziell ausgerichtet auf die Belastung bei der Bearbeitung von rostfreien Materialien.

Seine Leistung und Prozesssicherheit verdankt dieses Werkzeug jedoch vor allem seiner Kühlung: zwei spiralisierte interne Kühlkanäle bis an die Bohrerspitze garantieren eine konstante und massive Kühlung während des gesamten Bohrvorganges. Ein wichtiges Argument, um eine Überhitzung der Werkzeuge auch bei hohen Schnittgeschwindigkeiten zu verhindern.

Die Kühlkanäle haben den größtmöglichen Querschnitt und sind in der Form einem Tropfen nachempfunden. Sie befinden sich exakt in der Zone, in welcher nur geringe Kräfte wirken und wo deshalb die Stabilität des Werkezuges nicht gefährdet ist. Gegenüber dem heute üblichen kreisförmigen Querschnitt ermöglichen sie einen bis zu 4 x höheren Kühlmitteldurchfluss. Bei den Durchmessern unter 3 mm unterstützt eine Hohlkammer im Schaft den Kühlmittelfluss; sie verkürzt die Kühlkanallänge und ermöglicht damit einen höheren Druck.

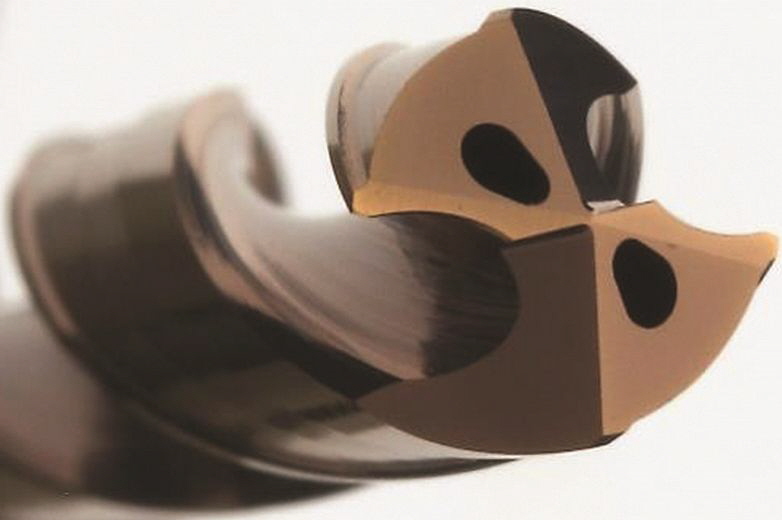

Miktron Tool - Kühlkanäle
Exakt in der kräftearmen Zone befinden sich die tropfenförmigen Kühlkanäle mit grösstmöglichem Querschnitt für einen maximalen Kühlmittelfluss

Der Vorteil der effizienten, bis an die Spitze geführten Kühlung ist eindeutig die höhere Lebensdauer der Werkzeuge, da auf diese Weise eine Überhitzung der Schneiden von Anfang an vermieden wird. Kombiniert mit der passenden Geometrie trägt die Kühlung ausserdem dazu bei, dass die Späne besser gebrochen und leichter aus den Spannuten gespült werden. All diese Faktoren ermöglichen eine Bearbeitung mit höheren Schnittparametern (Schnittgeschwindigkeit und Vorschub) und die Bohrung in einem einzigen Bohrstoss.

Lang, länger am längsten
Gestartet mit Bohrern bis zu einer Bohrtiefe von 10 x d kamen nach und nach längere Versionen dazu bis 2019 zum ersten Mal die komplette Palette mit Tieflochbohrern bis 30 x d und 40 x d als Weltneuheit vorgestellt wird.

«Ein einziger Bohrstoss genĂĽgt, um die volle Bohrtiefe zu erreichen – ohne Entspänen – von 6 bis 40 x d», bestätigt Herr Schnyder, und fĂĽgt gleich hinzu, dass es sich hier um eine absolut einmalige Leistung handle. Dasselbe gelte fĂĽr die Schnittgeschwindigkeiten und VorschĂĽbe, welche bis zu einer Bohrtiefe von 20 x d gleich hoch angesetzt werden können. Nur fĂĽr Tiefen ab 30 x d sind die Werte zu reduzieren, im Schnitt um einen Drittel.

Mikron Tool - Markus Schnyder
Herr Schnyder, President Mikron Tool International: Wer keine verrückten Ideen hat, kann eine Firma nicht zu «crazy» Erfolgen tragen

Weshalb noch ein Kurzbohrer?
Bei Bohrtiefen ab 15 x d und für eine hohe Positioniergenauigkeit hilft eine kurze Pilotbohrung, den langen Bohrer zu führen und eine hohe Geradheit zu garantieren. Damit diese Vorbohrung perfekt passt, hat Mikron Tool als Ergänzung einen Pilotbohrer entwickelt, dessen Toleranzen exakt auf diejenigen des langen Bohrers abgestimmt sind. Falls gewünscht, bringt er im gleichen Bohrvorgang eine Senkung von 90° an der Bohrung an. Auch er verfügt über interne Kühlkanäle bis an die Spitze, auch er ist im Durchmesserbereich von 1 bis 6 mm erhältlich.

Die Beispiele aus der Praxis
Es sind verschiedene Gründe, welchen einen Anwender dazu bewegen, diesen neuen Bohrer zu testen: Zeiteinsparung ist ein Argument, Kostenreduktion durch höhere Standzeiten, oder einfach die Suche nach einem sicheren Bohrprozess auch bei anspruchsvollen Materialien.

Ein Kunde arbeitet mit einem «klassischen» Bohrer mit runden Kühlkanälen und erreicht eine Standmenge von 3900 Bohrungen pro Werkzeug. Mit dem neuen Werkzeug erreicht er auf Anhieb eine Standmenge von 18000 Stück. Für ihn bedeutet der Wechsel eines einzigen Werkzeuges eine Einsparung von 15'000 CHF jährlich.

FĂĽr die Bearbeitung eines Medizinteiles (Bohrung Durchmesser 4 mm, Bohrtiefe 68 mm) aus Chrom-Kobalt hat ein Anwender MĂĽhe, einen Bohrer zu finden, der ihm einen sicheren Prozess garantiert. Es gelingt ihm erst mit diesem neuen Werkzeug – in einem Bohrstoss, ohne Entspänen.

Nach Aussagen des Herstellers kann aus den ersten RĂĽckmeldungen aus der Industrie abgeleitet werden, dass:
1. Eine Bohrung bis zu 10 Mal schneller realisiert werden kann
2. Die Werkzeuge eine bis  zu 3 x höhere Standzeit erreichen
3. Die Bohrqualität sehr hoch ist in Bezug auf Zylindrizität, Durchmesser und Achsmittenverlauf
4. Die Oberflächengüte je nach Material im Bereich von Ra 0.1 bis 0.3 liegt (Schleifqualität)


Mikron Tool an der EMO 2019 in Hannover:
Halle 3 / Stand H11


Werkzeuge sind unsere Leidenschaft
Entstanden ist Mikron Tool 1998 aus der ehemaligen Werkzeugabteilung des Transfermaschinenherstellers Mikron SA Agno. Daraus resultiert eine jahrzehntelange Erfahrung in der Entwicklung und Herstellung von Zerspanungswerkzeugen. Als eigenständige Firma tätig seit 1998, angefangen mit 25 Mitarbeitern, sind wir heute ein global agierender Werkzeuganbieter mit Hauptsitz in der Schweiz (Agno, Tessin), einer Zweigstelle mit Verkauf und Fabrikation in Deutschland (Rottweil) sowie Verkaufsniederlassungen in USA und China. 175 Mitarbeiter setzen sich täglich ein für die Bedürfnisse der Kunden, ein weltweites Vertriebsnetz mit Partnerfirmen sichert die Kundennähe rund um den Globus.
