Konische Druckfedern

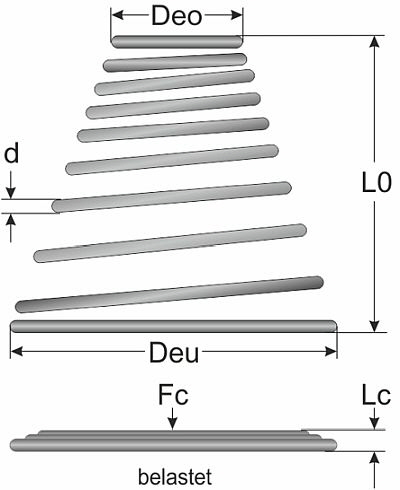

Bei konischen Druckfedern verändert sich der Durchmesser der Bauform zu den Enden hin, das heißt wird größer oder kleiner. Zum Einsatz kommen sie hauptsächlich dann, wenn der Bauraum in axialer Richtung beschränkt ist. Die Besonderheit: Die Windungen bei konischen Druckfedern fallen ineinander. Damit entspricht die Blockhöhe etwa der doppelten Drahtdicke und ist dadurch wesentlich geringer als bei zylindrischen Druckfedern. Die Federn können sowohl mit linearer als auch mit progressiver Federkonstante konstruiert werden. Im Normalfall ist die Ferderrate oder Federkonstante progressiv. Das bedeutet, dass die Federkraft bei steigender Belastung zunimmt. Eine lineare Konstante wird erreicht, indem die Gewindesteigung dem Federdurchmesser entsprechend geändert wird. Dann bleibt die Federkennlinie während der Belastung konstant. Konische Federn werden nach EN 13906-1 berechnet.

Gutekunst - Konische Druckfeder Bild 1


Bauformen konischer Druckfedern

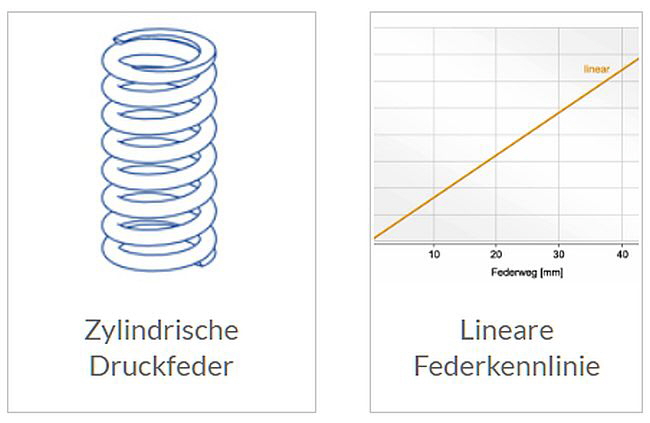

Zylindrische Druckfeder: Als normale Druckfeder bezeichnet man eine Feder mit einer zylindrischen Bauform sowie einer linearen Kennlinie.

Gutekunst - Konische Druckfeder Bild 2

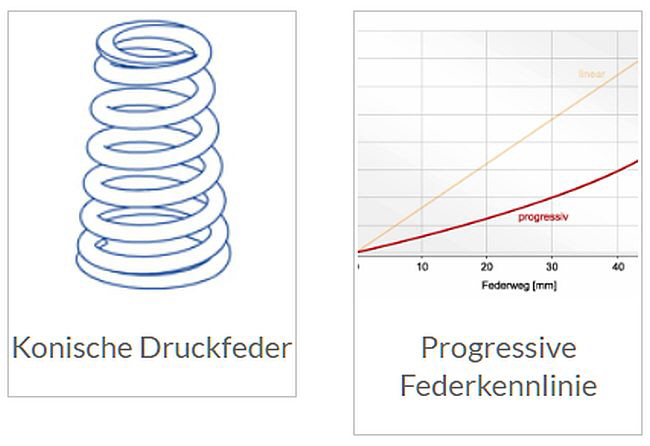

Einfache konische Druckfeder:
Bei diesem Federntyp verkleinert sich der Windungsdurchmesser von Dy nach Di. Die Federkennlinie ist dabei meist progressiv ansteigend. Die Feder hat in der Regel ein offenes und ein eingerolltes Ende, das auch als Pigtail bezeichnet wird.

Gutekunst - Konische Druckfeder Bild 3


Doppelkonische Druckfeder:
Die doppelkonische Druckfeder wird auch als Tonnenfeder bezeichnet, da beide Federenden einen kleineren Windungsdurchmesser aufweisen, als die Mitte. Sie besitzt meist eine progressive Federkennlinie.

Gutekunst - Konische Druckfeder Bild 4


Miniblockfeder:
Der Begriff Miniblockfeder geht auf den angepassten Windungsdurchmesser zurück: Wird die Miniblockfeder auf eine kurze Länge zusammengedrückt, passt der größte Teil der Windungen ineinander, ohne sich zu berühren. Dieser Federntyp wird häufig in der Achsfederung eines Autos eingesetzt – je nach Anforderung für eine lineare Federrate mit variablen Windungen oder für eine progressive, sich steigernde Federrate mit konstanten Windungen. Ein großer Vorteil ist die kleine und dadurch platzsparende Blocklänge der Feder. Von Nutzen ist dies zum Beispiel auf der hinteren Seite eines Fahrzeugs, bei dem eine flache Beladungsfläche gefordert wird.

Gutekunst - Miniblockfeder


Taillenfeder:
Der Windungsdurchmesser der Taillenfeder oder doppelkonischen Druckfeder vergrößert sich zu den Federnenden hin. Die Federkonstante bzw. Federkennlinie ist progressiv. Zum Einsatz kommt sie beispielsweise zur Polsterung von Sesseln, Sofas und Matratzen.

Gutekunst - Taillenfeder

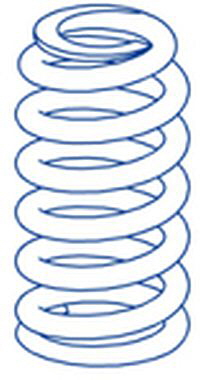

Bienenkorbfeder:
Die Bienenkorbfeder besitzt durch die reduzierte Masse des einseitigen eingerollten Endes sehr gute dynamische Eigenschaften. Bei Bedarf an einer konischen Druckfeder senden Sie Ihre Anforderungen, mit Hilfe des Anfrageformulars oder einer Zeichnung, einfach an technik@gutekunst-co.com. Wir erstellen Ihnen gerne ein Angebot.

Gutekunst - Bienenkorbfeder
