Die passende Antriebstechnik ist kein Produkt von der Stange. Gerade Anwendungen, in denen Kleinantriebe eingesetzt werden, erfordern oft individuelle Lösungen. Über breite Standardsortimente, bestehend aus Motoren, Präzisionsgetrieben, Linearaktuatoren, Encodern, Steuerungen und verschiedenem Zubehör, lassen sich flexible Lösungen entwickeln. Bei besonders anspruchsvollen Anwendungen wird man hier in der Regel jedoch nicht fündig, auch dann nicht, wenn Anbieter Standardkomponenten modifizieren. Gerade Lösungen für herausfordernde Einsatzbedingungen wie in der Tiefsee oder im Weltall verlangen kundenspezifische Antriebslösungen, die im Co-Engineering entwickelt werden.
Der US-amerikanische Spezialist für elektromechanische Servosysteme Ultra Motion konzipiert Aktuatoren für den Einsatz in rauen Umgebungen. Die Lösungen eignen sich insbesondere bei Bedingungen mit hohen Stoß- und Vibrationsbelastungen, Flüssigkeitseinwirkung, Salzwasser-Immersion sowie bei elektromagnetischen Störungen (EMI/EMV). Einige ihrer Systeme haben die Spezialisten für hochintegrierte elektromechanische Aktuatorsysteme mit integrierter Regelung und Positionsrückmeldung in Kooperation mit dem Kleinantriebsexperten FAULHABER entwickelt. Gemeinsam ist allen Lösungen die Forderung nach Aktuatoren, die höchste Zuverlässigkeit mit maximaler Leistungsdichte kombinieren.
Die L-Serie bietet hochpräzise lineare Positionierung mit maximaler Regelsteifigkeit und optionaler Systemredundanz und eignet sich für sicherheitskritische, präzise Linearbewegung z.B. in der Flugsteuerung.
Individuell angepasste Motoren als Herzstück
Zur Produktpalette von Ultra Motion gehören unter anderen die L- und T-Serie. Die L-Serie bietet hochpräzise lineare Positionierung mit maximaler Regelsteifigkeit und optionaler Systemredundanz und eignet sich für sicherheitskritische, präzise Linearbewegung beispielsweise in der Flugsteuerung. Die T-Serie hingegen bietet zuverlässige Drehbewegung in extremen mechanischen oder auch maritimen Bedingungen. In beiden Fällen sorgen die bürstenlosen DC-Motoren der BP4-Familie (Technikkasten) von FAULHABER mit hoher Leistungsdichte in Kombination mit präzisen Planetengetrieben dafür, dass große Drehmomente in kompakten Gehäusen zur Verfügung stehen (Bild 3 a,b). Im Ergebnis entstehen Antriebe, die sowohl in der Dynamik als auch in der Zuverlässigkeit selbst unter extremen Bedingungen überzeugen.

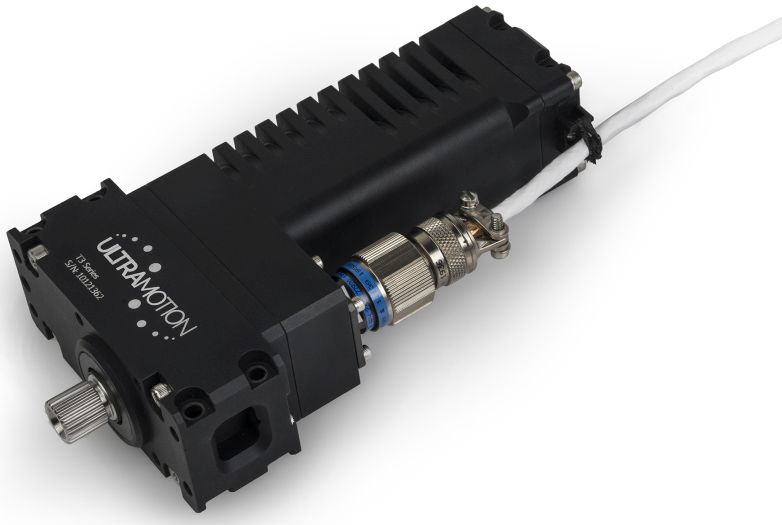

Die T-Serie sorgt für zuverlässige Drehbewegung in extremen mechanischen oder auch maritimen Bedingungen.

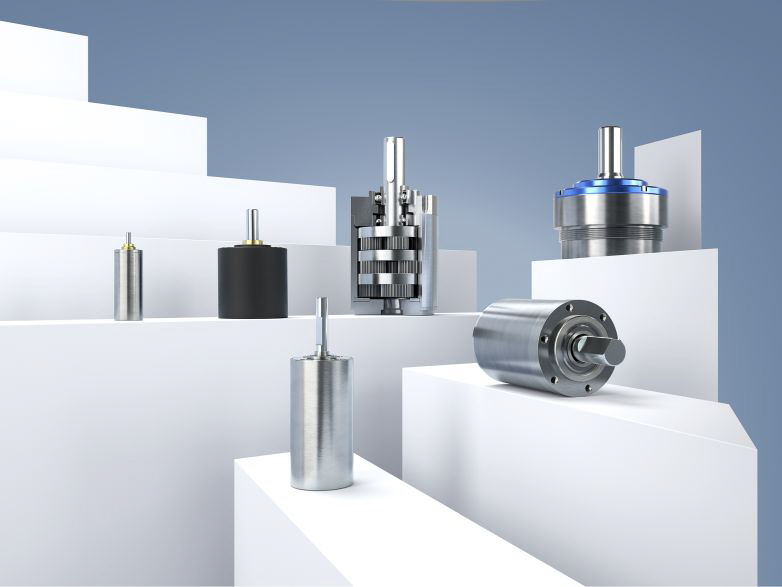

FAULHABER-Produktauswahl: Planetengetriebe mit 4×3-Übersetzungsstufen
Engineering für Extreme: Tiefseedruck und Vakuum
Die T-Serie wird auch in der Variante T3U angeboten (Bild 4), die sich auch für den Einsatz in der Tiefsee eignet. Eine speziell entwickelte Abtriebswelle sorgt für eine erhöhte Drehmomentkapazität, während eine ventilierte, ölgefüllte Konfiguration den druckkompensierten Betrieb bis in 6.000 Meter Tiefe ermöglicht. Für die L-Serie wiederum hat FAULHABER vakuumoptimierte Modifikationen umgesetzt, die eine zuverlässige Funktion im Weltraum sicherstellen.

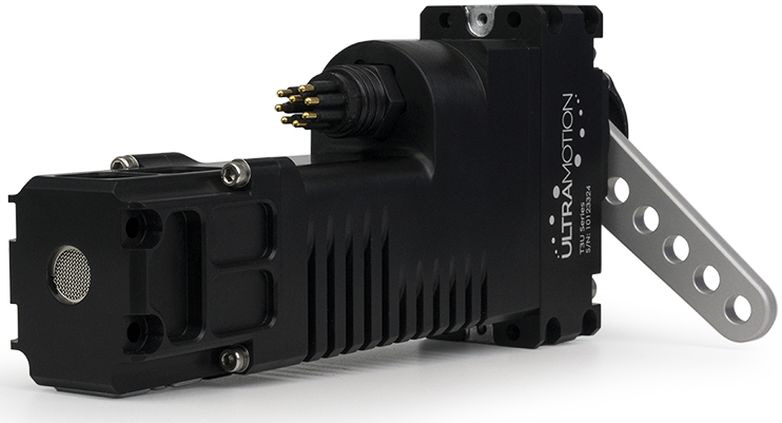

Die T-Serie eignet sich in der Variante T3U auch für den Einsatz in der Tiefsee.
Die Integration in die speziellen Konfigurationen der Aktuatoren erfordert eine präzise Balance zwischen hohem Drehmoment, dynamischer Performance und dauerhafter Zuverlässigkeit. Umweltbedingungen in Tiefsee oder im Weltraum stellen enorme Herausforderungen dar: raue Umgebungs-Bedingungen z.B. durch Salzwasser, hohe Drücke, große Temperaturschwankungen oder Vakuum (in dem das Verdampfen von Schmierstoffen vermieden werden muss). Diese lassen sich nur durch maßgeschneiderte mechanische und materialtechnische Anpassungen bewältigen. Durch die enge Entwicklungskooperation zwischen Ultra Motion und FAULHABER war es möglich, diese Hürden zu meistern und Antriebe bereitzustellen, die auch in den anspruchsvollsten Szenarien kompromisslos funktionieren. Beide Beispiele verdeutlichen, wie stark Produkte in Zusammenarbeit mit den Antriebsexperten speziell für besondere Anforderungen entwickelt werden können und wie individuelle Lösungen die Leistungsfähigkeit der Ultra-Motion-Aktuatoren steigern.

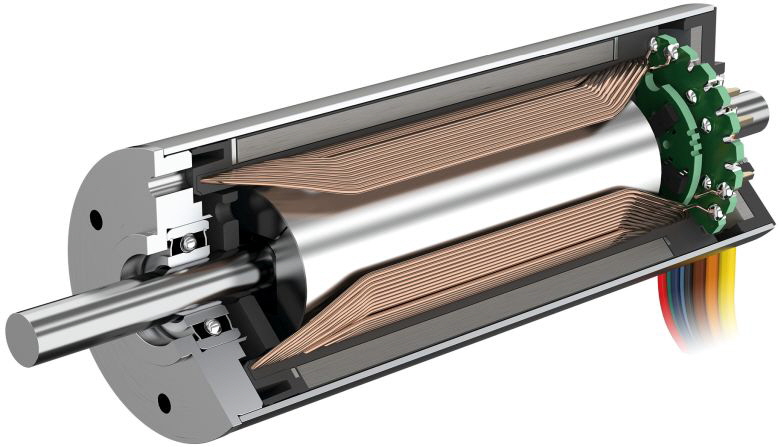

Herzstück der hochleistungsfähigen Antriebslösungen von Ultra Motion sind die bürstenlosen DC-Motoren der BP4 Familie, die im Co-Engineering exakt an die Anforderungen der Anwendungen angepasst wurden.
Bürstenlose DC-Servomotoren 4-Pol-Technologie
Die vierpoligen bürstenlosen DC-Servomotoren der Serie BP4 bestechen durch höchste Drehmomente – und das trotz kompakter Bauform in Durchmesser 22 mm und 32 mm und geringem Gewicht. Herzstück der Motoren ist eine neuartige innovative Wicklungstechnologie, die nicht nur einen sehr hohen Kupferanteil im Stator erlaubt, sondern auch eine hohe elektrische und geometrische Wicklungssymmetrie aufweist. Das führt zu geringen Verlusten und zu einem sehr hohen Wirkungsgrad. Die Serie BP4 ist überlastfähig und eignet sich für Anwendungen mit höchsten Leistungen bei möglichst geringem Gesamtgewicht und Bauraum und für den dynamischen Start-/Stopp-Betrieb.
Firmenprofil
Seit 1962 entwickelt, produziert und vertreibt FAULHABER SA hochqualitative Antriebskomponenten, vor allem die leistungsstarken DC- Kleinstmotoren, die auf dem System FAULHABER® basieren. Die Produkte werden nach dem neusten Stand der Technik entwickelt und gefertigt, um den höchsten Anforderungen in der Welt der Klein- und Kleinst-Antriebstechnik zu entsprechen.
Firmengebäude der FAULHABER SA in Croglio
In Croglio im Kanton Tessin beschäftigt FAULHABER SA momentan 260 Mitarbeiter, die ein breites Spektrum an Motor-, Getriebe- und Linearantriebstechnologie des umfangreichen Produktprogramms von FAULHABER entwickeln und produzieren. Ein großer Teil der dort gefertigten Komponenten und Antriebssysteme ist für renommierte Schweizer Unternehmen aus den Bereichen Medizin- und Labortechnik, Optik, Uhren sowie Automation und Robotik bestimmt.
|
