SOLIDWORKS 2021 – Verbesserung der Performance groĂźer Baugruppen, der Konstruktions-Geschwindigkeit und der Flexibilität

Konstrukteure stehen vor einer Flut von Herausforderungen. Heutige Produkte sind größer und komplexer als je zuvor. Die Entwicklungskosten sind gestiegen und die Projektlaufzeiten haben sich verkürzt. Und Remote-Arbeit, die neue Normalität für viele, unterbricht die Zusammenarbeit von Teams, die sonst eng zusammengearbeitet haben.

Dennoch erwarten Unternehmen, dass Konstrukteure ihre Produktivität aufrechterhalten oder sogar verbessern. Konstrukteure müssen in der Lage sein, riesige Baugruppen zu öffnen, zu navigieren und zu bearbeiten. Sie müssen ihre Konstruktionen nahtlos dokumentieren und dann für andere freigeben, anzeigen und mit jedem zusammenarbeiten, überall und jederzeit.

Die Version 2021 von SOLIDWORKS® erfĂĽllt diese und viele weitere Herausforderungen. In diesem Artikel werden die neuen Funktionen angefĂĽhrt und die Performance-Vorteile fĂĽr Konstrukteure erläutert.


PERFORMANCE BEI GROSSEN BAUGRUPPEN
Die heutigen Baugruppen sind größer und komplexer. Sie enthalten eine wachsende Anzahl von traditionellen mechanischen Teilen und elektronischen Steuergeräten, die Leiterplatten enthalten, die in Hunderten von elektrischen Komponenten vorhanden sind. Auch ihre Leitungssysteme, die möglicherweise über Rohrleitungen und Kabelbäume verfügen, werden zunehmend komplizierter.

Aufbauend auf früheren Versionen konzentriert sich SOLIDWORKS 2021 weiterhin auf die Performance und Flexibilität großer Baugruppen. Die neuen Funktionen ermöglichen neue Workflows, die die Konstruktions- produktivität optimieren.

Bei einigen Verbesserungen bei der Montage geht es vorrangig um Geschwindigkeit:
• Verbesserte Performance für Occlusion-Culling und Silhouettenkanten,
• Schnelleres Umschalten zwischen Konfigurationen,
• Performance-Verbesserungen beim Öffnen, Speichern und Schließen von Baugruppen, und
• Schnelleres Speichern von Dateien in SOLIDWORKS PDM Vault.

Dassault - Solidworks 2021 Verbesserungen


Weitere Verbesserungen an Baugruppen betreffen das Konstruktionserlebnis:
• Die Erkennung und Berichterstellung von Zirkelreferenzen trägt zur Verbesserung der Wiederaufbauzeiten
  bei,

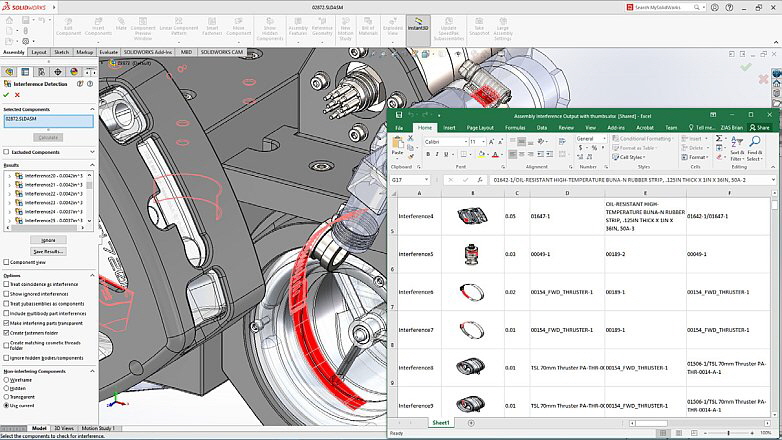

• Interferenzprüfberichte, die als Microsoft Excel-Tabellen mit Vorschaubildern exportiert werden können,
• Reduzierte Komponenten können auf Wunsch automatisch vollständig dargestellt werden, wenn ein
  Strukturbaumknoten erweitert wird,

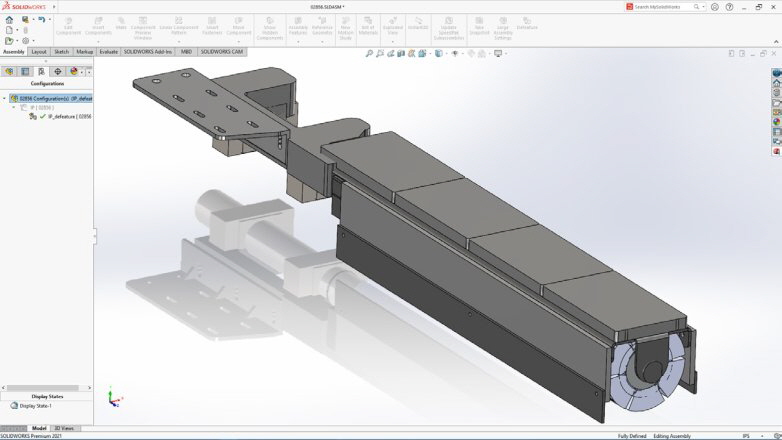

• Defeature-Modelle können jetzt als Konfigurationen gespeichert werden, wodurch ein schnelleres
  Umschalten zwischen vollständigen und vereinfachten Versionen möglich ist, und
• Kettenmuster verwenden den Abstand entlang des Pfades oder den linearen Abstand für den Muster-
  abstand, wodurch die Modellierung von Kettenantriebssystemen realistischer und genauer wird.

Weitere Verbesserungen an Baugruppen betreffen die Benutzeroberfläche:
• Im PropertyManager „VerknĂĽpfung“ befinden sich die VerknĂĽpfungstypen „Standard“, „Mechanisch“ und
  „Erweitert“ nun auf separaten Registerkarten,
• Beim Spiegeln der Ausrichtung einer Verknüpfung wird die bearbeitete Verknüpfung umgedreht,
• Es kann ein Standardbedingungstyp angegeben werden, und die Drehung für Langlochverknüpfungen
  gesperrt werden, und
• Wenn Sie die Konfiguration gemusterter Komponenten mit dem Ausgang synchronisieren, werden
  Ă„nderungen an der Konfiguration gemusterter Instanzen blockiert.

Dassault - Solidworks 2021 Verbesserungen Bild 2

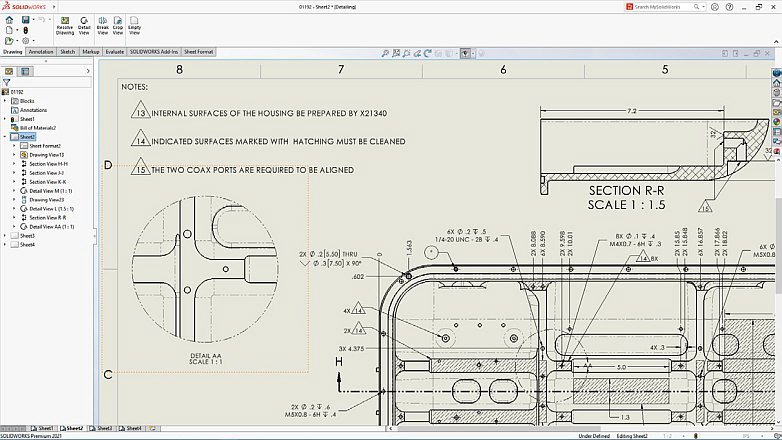

PERFORMANCE BEI ZEICHNUNGEN GROSSER BAUGRUPPEN
Die Erstellung von Zeichnungen fĂĽr eine groĂźe, komplexe Konstruktion kann ebenso herausfordernd sein wie die Erstellung der Baugruppe. Konstrukteure mĂĽssen eine klare, präzise Dokumentation erstellen, die oft feine Details  enthalten mĂĽssen, um Verwechslungen im Zusammenhang mit zu vereinfachten Zeichenansichten zu vermeiden. Sie benötigen eine Möglichkeit, die Details zu erfassen, ohne die Performance zu beeinträchtigen.

Die Lösung ist die Verwendung des Detaillierungsmodus, der erstmals in SOLIDWORKS 2020 eingeführt wurde. Im Detaillierungsmodus können große Zeichnungen schnell geöffnet und detailliert dargestellt werden. Sie sparen viel Zeit, da die Modelldaten nicht geladen sind, aber Benutzer können Anmerkungen und Zeichenansichten innerhalb der Zeichnung dennoch hinzufügen und bearbeiten. SOLIDWORKS 2021 verfeinert den Detaillierungsmodus.

SOLIDWORKS 2021 erweitert den Detaillierungsmodus durch die Einführung mehrerer produktivitätssteigernder Funktionen, um neue Workflows zu ermöglichen, darunter:
• Benutzer können Bohrungsbeschreibungen fĂĽr Bohrungen hinzufĂĽgen, die mit den Funktionen  „Bohrungs-
  assistent“, „Erweiterte Bohrung“, „Bohrung“, „Linear ausgetragener Schnitt“, „Ausgetragener Schnitt “ und
  „Rotierter Schnitt“ erstellt wurden.
• Für vorhandene Bemaßungen und Beschriftungen kann der Benutzer jetzt
– BemaĂźungstoleranzwerte bearbeiten,
– BemaĂźungseigenschaften wie Linien- und Pfeiltyp bearbeiten,
– BemaĂźungen in Gruppen von Ketten- und Basisabmessungen hinzufĂĽgen und entfernen, und
– Eigenschaften und Inhalt von Beschriftungsnotizen bearbeiten.
• Benutzer können Bruchkanten- und Detailansichten und Bildausschnitte erstellen und ändern sowie
  BemaĂźungen und Beschriftungen hinzufĂĽgen.

Dassault - Solidworks 2021 Verbesserungen Bild 3


VERBESSERUNGEN IN ALLEN BEREICHEN
SOLIDWORKS 2021 ist eine funktionsreiche Lösung, die erweiterte Funktionen für Baugruppen und Zeichnungen sowie viele weitere Verbesserungen bietet, darunter schnellere und robustere Simulationen, verbessertes elektrisches Routing und optimiertes PDM. In der Version 2020 hat SOLIDWORKS Verbesserungen an inkompatiblen Netzbindungen und der auf kurvengestützten Netzleistung vorgenommen. Jetzt können Konstrukteure Netzelemente schlechter Qualität identifizieren, isolieren und beheben. Verbesserungen bei der Genauigkeit für Verbindung und Konvergenz durch Kontaktstabilisierung sind jetzt
ebenf
alls verfĂĽgbar.

Die neue Version bietet Konstrukteuren mehr Flexibilität bei der Erstellung elektrischer Leitungen. Sie können die Konfiguration mehrerer Drähte und Kabel bewältigen und Drähte mit einer Spleißkomponente verbinden oder Drähte ohne eine Komponente verbinden. Leitungsabschlüsse in Verbindungstabellen und in Bibliotheken für die Verbindung und Zubehör werden unterstützt, die es Ihnen ermöglichen mit diskreten und abgeflachten Leitungen einfach zu arbeiten.

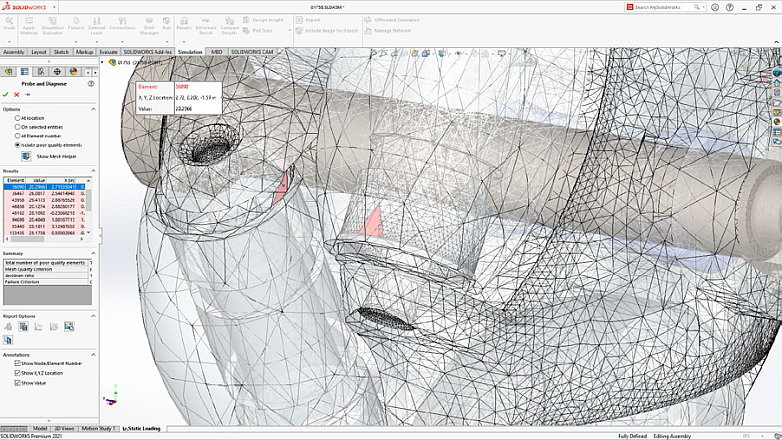

Die Spritzgusssimulation ist ein weiterer Schwerpunkt von SOLIDWORKS 2021. Konstrukteure können verbesserte Modellierung und Vernetzung von Angusssystemen, Umlenkblechen und Sprudlern verwenden, um die Genauigkeit zu erhöhen, fortschrittliche Arbeitsabläufe für Injektionsprozesse einfach einzurichten und Injektionseinheiten zu verstehen. Diese Funktion rationalisiert die Spritzgusssimulation erheblich und baut auf früheren Versionen auf, die Materialdefinitionen und zugehörige Workflows vereinfachen.

SOLIDWORKS 2021 bietet außerdem erweiterte Datenverwaltungsoptionen. Diese ermöglichen erhebliche Zeiteinsparungen bei PDM-Vorgängen. Durch eine engere Integration mit Windows Explorer können Konstrukteure browserbasierte PDM-Arbeit mit besserer Unterstützung für Miniaturansichten durchführen. Es ist jetzt einfacher, Dateien zum Vault hinzuzufügen, und es gibt auch mehr Flexibilität bei der Steuerung von benutzerdefinierten Spaltensätzen. Symbolauswahl für Workflow-Status und verbesserte Übergänge sind jetzt verfügbar, sodass der Status einer Datei schnell bestimmt werden kann.

Dassault - Solidworks 2021 Verbesserungen Bild 4


VERBINDEN VON SOLIDWORKS MIT DER 3DEXPERIENCE PLATTFORM
SOLIDWORKS 2021 bietet zwar eine Vielzahl optimierter Funktionen, aber die Fortschritte im breiteren Produktportfolio von Dassault Systèmes geben Konstrukteuren die Werkzeuge, die sie fĂĽr eine nahtlose Zusammenarbeit mit anderen benötigen. Die 3DEXPERIENCE® Plattform bietet eine Vielzahl neuer Funktionen, die Konstrukteuren und anderen Beteiligten während des gesamten Produktentwicklungszyklus helfen.

SOLIDWORKS 2021 lässt sich problemlos mit dem 3DEXPERIENCE Ökosystem in der Cloud verbinden und ermöglicht so nahtlose Workflows für die Produktentwicklung. Konstrukteure können Modelle zwischen SOLIDWORKS 2021 und 3DEXPERIENCE Werkzeugen austauschen. Diese Möglichkeit, Modelle gemeinsam zu nutzen, ermöglicht die Zusammenarbeit in Echtzeit von überall und auf jedem Gerät für die zunehmend voneinander entfernten Mitarbeiter weltweit. Konstrukteure können ihr Konstruktionsökosystem mit neuen Funktionen wie der Modellierung von Unterbereichen, der Konzeption, dem Produktlebenszyklus und dem Projektmanagement in der Cloud erweitern, sodass sie mit ihrer Branche Schritt halten können.

Die 3DEXPERIENCE WORKS Suite optimiert die unternehmensübergreifende Zusammenarbeit und vereint Konstrukteure mit anderen Teams in einer cloudbasierten Produktentwicklungsumgebung. In den browserbasierten Apps 3D Sculptor und 3D Creator wird geometrische Komplexität behandelt. 3D Sculptor bietet eine Sub-DModellierungsanwendung in 3D, um organische und ergonomische Modelle mit Leichtigkeit zu erstellen. 3D Creator bietet eine 3D-Konzeptmodellierungslösung. Beide sind vollständig kompatibel mit SOLIDWORKS Desktop und anderen 3DEXPERIENCE Apps.

Für die Simulation eröffnet die 3DEXPERIENCE Plattform allen SOLIDWORKS Benutzern die Möglichkeiten des virtuellen Testens und der Innovation. Der Zugriff über SOLIDWORKS ist einfach, für alle Benutzertypen skalierbar, um alle Arten von Problemen zu lösen, und ermöglicht die Zusammenarbeit mit sofortiger Freigabe und schnellerer Entscheidungsfindung. Simulationsrollen von SIMULIA bieten Komplettlösungen für Strukturen, numerische Strömungsdynamik, Spritzguss und Simulationsüberprüfung.

Dank seines cloudbasierten Konzeptes bietet 3DEXPERIENCE WORKS ein robustes Daten- und Produkt- lebenszyklusmanagement-System. Benutzer können über SOLIDWORKS 2021 und 3DEXPERIENCE Plattformen hinweg arbeiten, um unternehmensweite Produktivität, Zusammenarbeit und Innovation zu steigern.


ZUSAMMENFASSUNG UND SCHLUSSFOLGERUNGEN
Konstrukteure stehen vor ständigen Produktivitätsherausforderungen, da die Produkte an Größe und Komplexität zunehmen, Telearbeit zur neuen Normalität wird und die Budgets knapper werden.

SOLIDWORKS 2021 hilft Konstrukteuren dabei, mit einer Kombination aus Performance-Verbesserungen und neuen Funktionen schneller an großen und komplexen Baugruppen zu arbeiten und somit verbesserte Workflows zu ermöglichen.

Dank der Verbesserungen im Detaillierungsmodus können Konstrukteure die Detaillierung und Bearbeitung von umfangreichen Zeichnungen zu einem Bruchteil der zuvor benötigten Zeit abschließen.

SOLIDWORKS 2021 bietet erweiterte Funktionen für die Struktursimulation, das Routing, die Spritzguss- simulation und das Datenmanagement, damit onstrukteure ihre Arbeit weiter rationalisieren können.

Mit der cloudbasierten 3DEXPERIENCE WORKS Produktentwicklungsplattform können Konstrukteure nahtlos mit anderen Teams in Kontakt treten, sich mit geometrischer Komplexität (3D Sculptor und 3D Creator) auseinandersetzen und Aufgaben wie Simulation (SIMULIAworks), Produktdaten und Lebenszyklusmanage-  ment (ENOVIAWorks) durchfĂĽhren.

Dassault - Solidworks 2021 Verbesserungen Bild 5
