Produkte-Nachrichten

Weidmüller Schweiz AG
Neue Reihenklemmen für die Prozessleittechnik

Kompakte und hochflexible Lösungen zum Rangieren und Verteilen von Signalen.

In Prozessleitsystemen für Anlagen in der Prozesstechnik und der Energie- erzeugung werden die Anforderungen an die Steuerung immer komplexer. Es gilt, mehr und mehr Signale zu sichern, zu trennen, zu konditionieren oder zu schalten. Das wichtigste Merkmal einer Rangier- und Verteillösung muss daher sein, dass möglichst viele Signale auf engstem Raum verarbeitet werden können. Dieser Anforderung wird Weidmüller mit seinen neuen Reihenklemmen WMF und PRV/PPV gerecht.

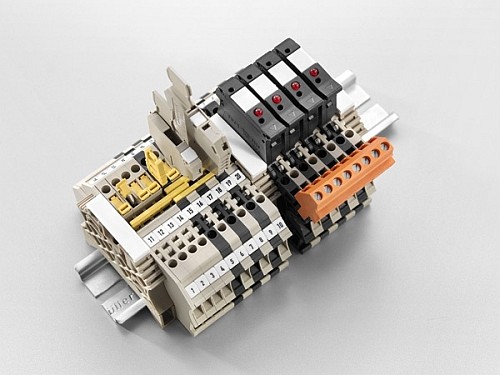

WMF – Weidmüller Multi Funktional
Eine wahrhaft multifunktionale Klemme stellt die WMF dar, die als platzsparend alle benötigten Funktionen in einer einzigen Lösung vereint: Sie kann mit Durch- gangs-, Sicherungs- oder Trennfunktion eingesetzt werden und ist mit einem inte- grierten Schirmanschluss versehen.

Zusätzliche Flexibilität bieten drei Querverbindungskanäle und vielfältige Beschrif- tungsmöglichkeiten.



Eine Lösung für alle Fälle
Durchgangs-, Sicherungs- oder Trennfunktion und zusätzlich ein integrierter Schirmanschluss – alle benötigten Funktionen in einem einheitlichen Design.

Mehr Platz im Schaltschrank
5 mm Baubreite sorgen für eine hohe Verdrahtungsdichte. Der integrierte Schirm- oder PE-Anschluss ersetzt Schirmanschluss­einrichtungen oder PE-Reihenklem- men.

Weltweite Zuverlässigkeit
Erkennbarkeit, Bedienbarkeit und fehlerfreies Handling im Wartungsfall sind durch die bewährte Weidmüller-Schraub­anschlusstechnik überall auf der Welt gegeben.

Komfortabler Sicherungswechsel
Dank des neu entwickelten Sicherungshalters mit schwenkbarem Sicherungs- hebel gelingt der Sicherungswechsel schnell und zuverlässig.

Rangierverteilung per Plug & Play
Statt jedes einzelne Signal per Schraubverbindung zwischen den Rangierebenen zu kontaktieren, können vorgefertigte Kabelsätze mit BLZ-Steckgesicht verwendet werden – das spart wertvolle Verdrahtungszeit vor Ort.

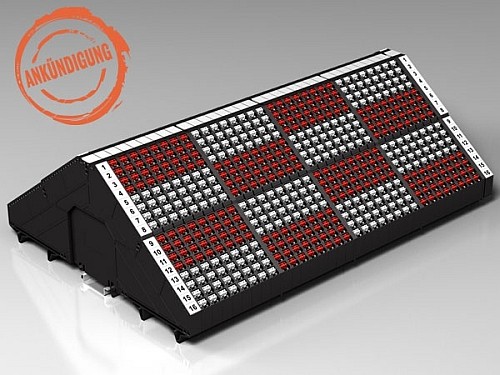

PRV und PPV – PUSH IN-Rangier- und Potentialverteilerklemme
Mit der Rangierverteilerklemme PRV und der Potentialverteilerklemme PPV bietet Weidmüller die weltweit kompakteste Lösung zum Rangieren und Verteilen von Signalen an.

Die Klemme geht auf die Herausforderung der Prozessleittechnik ein, indem sie mit acht Anschlussebenen und 9 mm Baubreite eine maximale Anschlusszahl auf minimalem Raum ermöglicht.



Sicherere Montage
Der Rastfussanschlag verhindert ein Überdehnen beim Montieren und gewähr- leistet den festen Sitz der Klemme.

Einfacher Anschluss
Der PUSH IN-Doppelanschluss gewährleistet eine einfache Potentialverteilung und kann als separater Prüfabgriff verwendet werden.

Optimale Orientierung
Merkmale wie die individuell bedruckte Trennwand und die farbige Gestaltung der „Pusher“ führen dazu, dass die Leiter schnell zur korrekten Anschlussstelle geführt werden.

Kompakte Potentialverteilung
Mit Einführung der PPV-Reihenklemme erweitert Weidmüller sein PUSH IN-Pro- duktprogramm um eine der kompaktesten Potentialverteilungslösungen.

Niedrige Übergangswiderstände
Die V-Form der Stromschiene kompensiert unterschiedliche Ausdehnungen zwi- schen Kunststoff-Klemmenträger und Kupfer-Stromschiene. Auch bei extremen und häufigen Temperaturänderungen stellen PPV und PRV so niedrige Über- gangswiderstände sicher.


Firmenprofil
Weidmüller ist der führende Hersteller von Komponenten für die elektrische Ver- bindungstechnik. Zum Weidmüller-Produktportfolio zählen Reihenklemmen, Steck- und Leiterplattenverbinder, Industrial Ethernet Komponenten,  Relaiskoppler so- wie  geschützte Baugruppen bis hin zu Stromversorgungs- und Überspannungs- schutz-Modulen in allen Anschlussarten. Material zur Elektroinstallation und Betriebsmittelkennzeichnung, E/A-Basiskomponenten und Werkzeuge runden das Programm ab. Als OEM-Anbieter setzt das Unternehmen weltweit Standards in der elektrischen Anschluss- und Verbindungstechnik.

Weidmüller Schweiz AG
Rundbuckstrasse 2
8212 Neuhausen

Tel. +41 52 674 07 07
Fax +41 52 674 07 08

info@weidmueller.ch
www.weidmueller.ch
