Produkte-Nachrichten

TRIAG AG
Modulares Mehrfachspannen auf 5-Achsenmaschinen

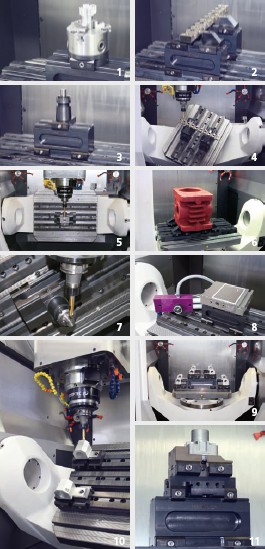

Immer öfter werden die 5-Achsenmaschinen in den Produktionsabläufen einge- setzt um den Ansprüchen der heutigen effizienten Herstellung gerecht zu werden und weltweit wettbewerbsfähig zu bleiben. Die Werkstückspannung ist sehr anspruchsvoll und fordert die technischen Mitarbeiter ausserordentlich, wie auf den nachfolgenden Bildern dargestellt.

Vorteile der Triag 5-Achsen Spannsysteme:

• Die unteren Basisschienen dienen sowohl als mechanisches Nullpunkt- spannsystem,aber auch als Spannstock.
• Die Spannkraft wirkt direkt beim Werkstück, trotzdem ist das Werkstück ob klein, lang oder gross mit kurzen Werkzeugen sehr gut zugänglich. Die Einschränkung ist der Maschinentisch!
• Bei Dreiseitenbearbeitung ist auch Mehrfachspannung möglich.
• Es können über 50 verschiedene Spannmodule, sowie Rohmodule, Zen- trischspanner, Dreibackenfutter, Spannzangenfutter, Vakuumspannmodule usw. aufgesetzt werden. Die Schnittstelle ist immer dieselbe.
• Sehr schnelles Umrüsten!
• Wenig Reinigungsaufwand, da keine T-Nuten vorhanden sind.
• Nicht nur speziell gut für 5-Achsenmaschinen geeignet, alle Teile können auf Horizontal und Vertikalmaschinen genauso gut und universell eingesetzt werden.

Serrage modulaire multiple sur machines à 5 axes
Les machines à 5 axes seront toujours plus souvent introduites dans la marché de la production avec les exigences efficientes d’aujourd’hui dans la fabrication et seront à la hauteur pour rester compétitives mondialement. Le serrage des pièces à usiner est très exigeant et demande des collaborateurs techniques expé- rimentés, comme représenté sur les images.

Avantages de triag 5 axes systèmes de serrage:

• Le rail de base du dessous sert aussi bien comme point 0 mécanique du système de serrage, que comme étau.
• La force de serrage agit directement vers la pièce, que la pièce soit petite, longue ou grosse, avec des outils courts et un accès facile, la limite est la table de la machine. • Avec l’usinage sur trois côtés le serrage multiple est aussi possible.
• Plus de 50 divers modules de serrage, modules d'ébauche, modules centreur, mandrins à trois mors, mandrins pince de serrage, modules de serrage vacuum ect. viendrons s’incrusté. L’interface est toujours la même.
• Réajustage et réglage très rapide!
• Peu de temps pour le nettoyage, pas de rainures T sont ici présentes.
• Non seulement recommandé pour les machines à 5 axes, toutes les pièces peuvent être usinées sur machine horizontales et verticales de la même manière. Toujours avec la même interface.

Video - Edis Traum

TRIAG AG
Präzisionswerkzeuge
Aussergrütstrasse 2
CH-6319 Allenwinden

Tel.: 041 727 27 27
Fax: 041 727 27 99

office@triag.ch
www.triag.ch
