Neuheiten 2010

powerCLAMP Linear PS1P 94L34-105 / PS1P 48L34-105
Das neue Linearspannmodul prägt beidseitig mit integrierten Zähnen für massiv besseren Halt des Werkstücks, dieses kann dabei bequem auf einer Stufe abgelegt werden. Die Spannbacken sind austauschbar und können aus einem grossen Sortiment ausgewählt werden, so sind unter anderem Pendelbacken lieferbar . Der minimale Werkstückabstand beträgt nur 43mm. Eine geschliffene Anschlagfläche ist zusätzlich integriert. Mit diesem Modul lässt sich eine Winke- ltoleranz von ± 4° (zum Beispiel bei Sägeschnitten wichtig) überbrücken.

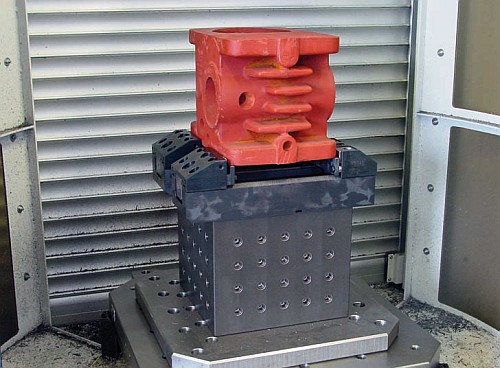

aptoCLAMP 5axes
Neu gibt es zusätzlich apto-CLAMP Module in angeschrägter Ausführung. Damit kann ein optimaler Zugang zum Werkstück bei der 5-Achsenmaschine gewähr- leistet werden. Die Spannmodule produzieren bis zu 7000daN (7 Tonnen) Spann- kraft und sind für die Schwerzerspanung empfohlen.

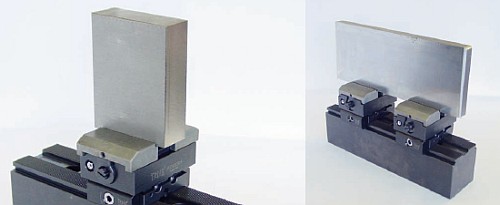

powerCLAMP Mini - Zentrisch Spanner PCZ 100 L50
Der Zentrischspanner kann um 90° rotiert werden, um den unterschiedlichsten Spannerfordernissen und Bearbeitungsaufgaben gerecht zu werden. Dieser Spanner kann, wie alle powerCLAMP-Module, in 2mm Schritten in Schienen- richtung positioniert werden. Im Standardsortiment gibt es weiche Backen und gehärtete Prägebacken, die allesamt schnell wechselbar sind; die Symmetrie kann auch vom Anwender selbst justiert werden. Ein weiteres Merkmal des Zentrischspanners ist die kompakte geschlossene Bauform, welche nicht ver- schmutzungsanfällig ist.

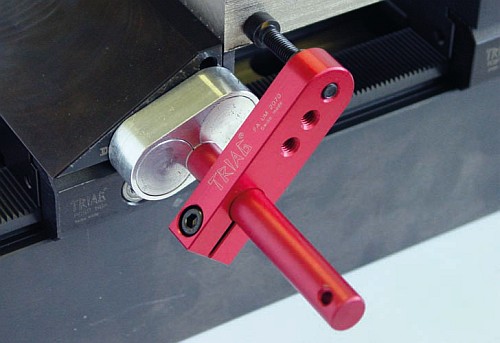

FA UM 2070 US Magnetanschlag (Ultra-stark)
Der Magnetanschlag ist mit zwei Magneten versehen und besitzt eine Haltekraft von 120 N (~12 kg). Die Haftfläche ist gegen eindringen von Spänen geschützt.

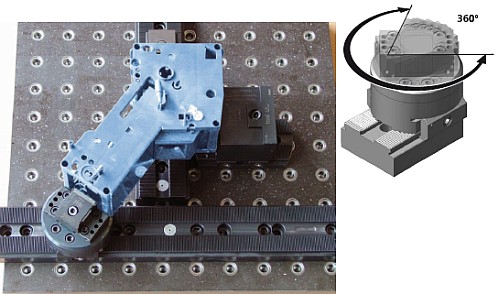

powerCLAMP Drehbarer Modulunterbau PTX 100 55
Dieser Modulunterbau ist in 360° frei positionierbar. Er ist vor allem geeignet für unregelmässig geformte Werkstücke. Eine Vielzahl von Spann- und Anschlagmo- dulen des compactCLAMP-Programms und einige des microCLAMP-Programms können mit dem drehbaren Modulunterbau kombiniert werden.

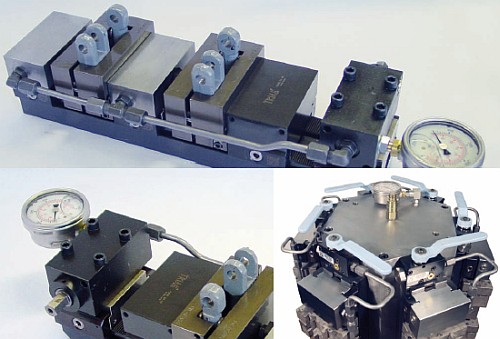

powerCLAMP Neu auch hydraulisch
Es sind hohe Spannkräfte ohne körperliche Anstrengung möglich. Das ganze System ist nicht verschmutzungsanfällig und gut automatisierbar. Die hydraulisch betätigten Zylinder bewegen die Kassette und spannen das Werkstück. Verschie- dene Werktsücke können gespannt werden, indem man die Kassetten einfach auswechseln kann. Die Basisschiene kann auch sämtliche mechanische Module aus dem powerCLAMP Programm aufnehmen.




Video
