Produkte-Nachrichten

Triag AG

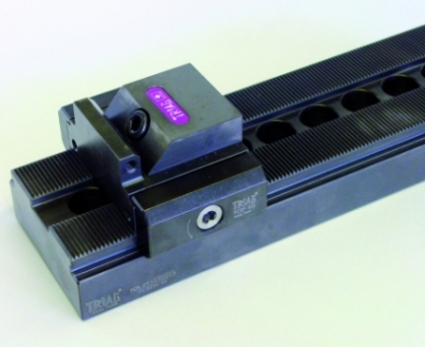

Neues lineares Spannmodul im Angebot

Das neue Präzisionsspannmodul mit linearer Spannrichtung von Triag  ermöglicht die Aufspannung von Teilen, die eine signifikante Genauigkeit erfordern. Somit ist es nun möglich, ohne Niederzugeffekt und der mechanisch bedingten Toleranz- schwankung des „Standard Linearspannmoduls“, Teile hochpräzise auch in der zweiten Aufspannung prozesssicher zu positionieren und zu spannen. Die erziel- bare Genauigkeit hängt allerdings auch direkt von der Genauigkeit der Spann- fläche des Werkstücks ab.



Um die Anwendung des Moduls so flexibel wie möglich zu gestalten, ist das Modul mit einer Backenbreite von 48 mm und einer Modulhöhe von 34 oder 49 mm erhältlich. Die Flexibilität wird dabei durch die Möglichkeit erzielt, dass beide Module von 48 mm Backenbreite problemlos auf eine Backenbreite von 94 mm umgebaut werden können. Die Spannkraft liegt bei einem Anzugsmoment von 25 Nm bei 1,5 Tonnen. Dies dürfte für viele Anwendungen absolut ausreichend sein.

Mit diesem innovativen Linear-Spannmodul gelingt es Triag erneut den gestiege- nen Anforderungen Ihrer Kunden an ein modernes, modulares Spannsystem ge- recht zu werden und die Lücke zwischen der ersten Aufspannung mit Niederzug oder Prägetechnik ohne Vorprägen und der zweiten, nun auch hochpräzisen Aufspannung, zu schließen.
