FH Technikum Wien realisiert Roboter mit SolidWorks CAD und SolidWorks Simulation

Studiengang Mechatronik/Robotik lehrt konstruktives Basiswissen und verbessert räumliches Denken mit SolidWorks Software

Roboter sind aus effizienten Fertigungsprozessen nicht mehr wegzudenken. Die Entwicklung dieser hoch präzisen Helfer erfordert Know-how auf den verschie- densten Gebieten. Die FH Technikum Wien hat dafür eigens den Studiengang Mechatronik/Robotik eingerichtet, der Studenten intelligente, mechatronische Pro- dukte und Automatisierungstechniken unter Beachtung des Life Cycle Design näher bringt. Ihr erworbenes Wissen vertiefen die Studenten in praxisnahen Projektarbeiten mit der SolidWorks CAD und SolidWorks Simulation Software von Dassault Systèmes SolidWorks Corp.

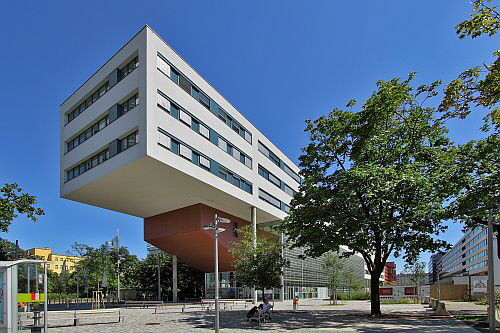

FH Technikum Wien

Die FH Technikum Wien ist mit mehr als 2.500 Studierenden die größte rein tech- nische Fachhochschule in Österreich. Bereits seit 2003 wird in der Bildungsstätte die SolidWorks Software in der Konstruktionslehre eingesetzt. Der Studiengang Mechatronik/Robotik zählt derzeit über 240 Studenten, die ab dem 2. Semester mit SolidWorks arbeiten.

„Ein Mechatroniker muss die Grundlagen der Konstruktionstechnik und -modellie- rung beherrschen, um sich einmal auch im Maschinenbau bewegen zu können“, erklärt Christof Hieger, Stv. Studiengangsleitung Mechatronik/Robotik. „Die Stu- denten sehen durch die CAD-Applikation, was in der 3D-Konstruktion technisch möglich ist. Zudem sorgt die dreidimensionale Ansicht für ein besseres räumliches Verständnis. Ein weiterer Vorteil ist die Förderung der Kommunikation und Teamarbeit, da es ein Modell gibt, das in der Gruppe diskutiert wird.“

Neben den konstruktiven Arbeiten mit SolidWorks CAD, der Erstellung von Bau- teilen, Baugruppen, Stücklisten oder Werkstattzeichnungen, nutzen die Studenten auch SolidWorks Simulation zur Visualisierung von Bewegungsabläufen ihrer Projektarbeiten. Aber auch das räumliche Denken wird durch die Simulation unterstützt, wie sich an einem Projekt gut darstellen lässt.

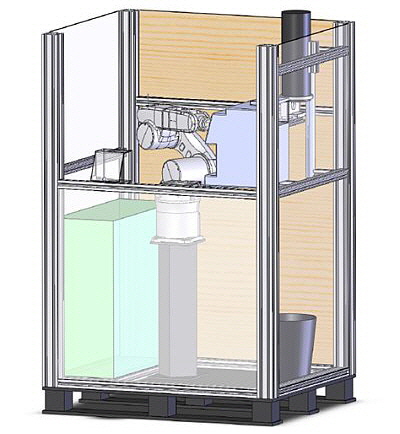

Bei diesem Projekt wurde ein Roboterarm entwickelt, der eigenständig einen Kaffeebecher aufnimmt, diesen unter den Kaffeespender positioniert, nach der Abfüllung wieder aufnimmt und anschließend zum Milch- bzw. Zuckerspender weiter transportiert. Am Schluss wird der fertige Kaffee mit einem Holzstäbchen vorsichtig umgerührt. Dabei führt der Roboterarm alle Bewegungen automatisch und punktgenau aus.

Bei diesem Layout-Projekt wurden den Studenten Systemkomponenten vorge- geben, die sie miteinander verbinden mussten. Einige Komponenten lagen nur in 2D vor und mussten von den Studenten erst modelliert werden. Die größte Heraus- forderung bestand jedoch darin, den Roboterarm in einem vordefinierten Raum so zu positionieren, dass er ungehindert arbeiten kann. Mithilfe von SolidWorks Simulation visualisierten die Studenten die Platzanforderung und konnten auf diese Weise schnell erkennen, wenn es zu Kollisionen kam.

Video - Kaffee-Roboter - FH Technikum Wien

Über die Dassault Systèmes SolidWorks Corp.
Die Dassault Systèmes SolidWorks Corp., ein Tochterunternehmen der Dassault Systèmes S.A., ist ein weltweit führender Anbieter von 3D-Lösungen, die Millionen von Ingenieuren und Konstrukteuren dabei unterstützen, durch Innovation erfolg- reich zu sein. Unsere Produkte liefern intuitive Erlebnisse bei der Produktkon- struktion und Simulation, beim Veröffentlichen, beim Datenmanagement sowie bei der Bewertung der Umweltverträglichkeit.
