Wassergekühlte du/dt Filter für die Leistungselektronik

du/dt Filter leisten in der Antriebstechnik oder in Windenergieanlagen einen wichtigen Beitrag zur Systemzuverlässigkeit. Innovative Filter mit Wasserkühlung von Schaffner erlauben die nahtlose Integration ins übergeordnete Kühlkonzept der Leistungselektronik.

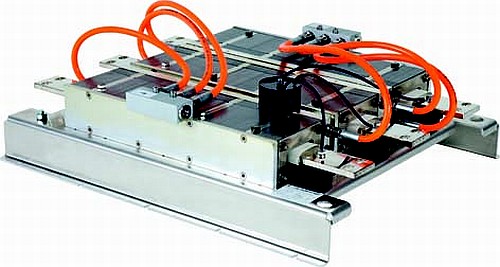

Schaffner - Water cooled

Oft kommen heute in leistungselektronischen Anlagen – vor allem im hohen kW oder gar im MW Bereich – Konzepte mit Wasserkühlung zum Einsatz, da flüssigkeitsgekühlte Wechselrichter deutlich kompakter gebaut werden können als luftgekühlte Varianten. Um den maximalen Nutzen aus diesem Kühlkonzept zu ziehen, muss auch die unmittelbare Peripherie der Leistungselektronik, also Ein- und Ausgangsfilter, Anschlüsse zur Wasserkühlung aufweisen.

Schaffner, die weltweit führende Unternehmensgruppe in den Bereichen ’Elektro- magnetische Verträglichkeit’ und ’Power Quality’ bietet neu kundenspezifische du/dt Filter mit Wasserkühlung an, die in enger Zusammenarbeit mit dem Herstel- ler der Leistungselektronik passgenau ausgelegt werden. Diese schützen z.B. in Antriebssystemen die Motoren vor vorzeitiger Alterung oder Zerstörung aufgrund der Nebeneffekte der Pulsweitenmodulation, verlängern die Motor-Lebensdauer und leisten somit einen wichtigen Beitrag zur Zuverlässigkeit. Die wassergekühlte Ausführung ermöglicht verlustärmere und kompaktere Schaltungen und somit insgesamt eine höhere Leistungsdichte.

Wassergekühlte du/dt Filter von Schaffner können für Anlagen bis ≤1600A und ≤690VAC kundenspezifisch ausgelegt werden. Die Ausführung in Offenbauform ermöglicht dabei eine optimale Integration im Schaltschrank und vermeidet unnötige Kosten durch aufwändige Gehäusekonstruktionen.

Windturbinen, Zentralwechselrichter oder Frequenzumrichter in der Antriebs- technik profitieren gleichermassen von der innovativen Filtertechnologie von Schaffner. Auf Anfrage können auch andere Arten kundenspezifisch ausgelegter Filter mit Wasserkühlung angeboten werden.

Schaffner – energy efficiency and reliability.
Schaffner ist die weltweit führende Unternehmensgruppe in den Bereichen 'Elektromagnetische Verträglichkeit' und 'Power Quality'. Sie unterstützt mit ihren Komponenten Lösungen für eine effiziente und zuverlässige Nutzung elektrischer Energie. Mit ihren Produkten und Dienstleistungen trägt die Schaffner Gruppe massgeblich zur Förderung von Technologien zur Gewinnung erneuerbarer Energien bei, stellt die zuverlässige Funktion von elektronischen Geräten und Systemen in Übereinstimmung mit allen bedeutenden Qualitäts- und Leistungsstandards sicher und erfüllt die Anforderungen nach steigender Energieeffizienz.
