S-Energy-Energiezähler und -Manager sind aus der Verpackung betriebs- bereit und erfordern keinen Engineering-Aufwand. Doch sind die Geräte tatsächlich so einfach zu installieren und zu bedienen wie es das Marke- ting verspricht? Saia Burgess Controls unterzog sie daher am Standort Murten einem Praxistes.
Wissen ist das Kind der Erfahrung.» Gemäss diesem Zitat von Leonardo da Vinci nahmen Saia Burgess Controls und Johnson Electric am Standort Murten die ersten sieben S-Energy-Manager mit derzeit 49 Energiezählern in Betrieb. Anschluss und Montage erfolgten unter realen Praxis-Bedingungen; also durch Elektriker aus Handwerk und Industrie. Dieser Versuch brachte den Beweis, dass sich die S-Energy-Komponenten ohne grossen Aufwand installieren lassen. Durch den Verbau im eigenen Hause liefern sie aber auch wertvolle Erkenntnisse und Erfahrungswerte, welche umgehend in die weitere Produktentwicklung einfliessen. Von Saia-Burgess Controls werden Teile der PCD-Produktion, Büros und der Demo-Raum der Verkaufsorganisation Schweiz erfasst. Im Automotive-Bereich bei Johnson Electric sind Kunststoff-Spritzgussmaschinen sowie die zentrale Druckluftversorgung für die gesamte Produktion aufgeschaltet. Bei der Druckluft ergaben sich bereits erste Ansatzpunkte für Energieeinsparungen: hier sind Kompressoren mit einem Energieverbrauch von mehr als 2 MWh pro Tag im Einsatz, was Stromkosten von mehr als 250 Franken pro Tag nach sich zieht! Neben der verteilten Erfassung der Verbrauchswerte mittels S-Energy-Manager werden die Energiedaten zusätzlich über einen S-Energy-Logger in eine zentrale MySQL-Datenbank für noch detailliertere Analysen transferiert. Zu guter Letzt werden die gewonnenen Daten mit Hilfe von Visi+ auf Leitebene eingebunden und dargestellt.
S-Energy – der einfache Einstieg ins Energiemanagement
Mit S-Energy wird das Erfassen und Bereitstellen von energiebezogenen Verbrauchswerten ganz einfach. Bei der Konzeption wurde neben unkomplizierter Installation und Bedienung vor allem Wert auf ein Höchstmass an Flexibilität gelegt:
Stromzähler in bekannter Installationstechnik bei den Verbrauchern anbringen, über eine simple Zweidrahtleitung mit dem S-Energy Manager verbinden und schon werden die Energiewerte auf dem Display angezeigt. Der S-Energy Manager findet auch Anschluss ans Unternehmens-Netzwerk – so können Auswer- tung und Bedienung bequem von einem Büro-PC aus erfolgen.
Aus der Verpackung betriebsbereit:
■ SW-Installationen oder knifflige Konfigurationen nicht notwendig
■ Installation die mitwächst:
■ Zusätzliche Verbraucher lassen sich jederzeit nachträglich aufschalten
■ Vorbereitet auf Integration in Unternehmensnetzwerk und Datenübergabe an IT
■ Kommunikation zu Automations- und Steuerungsebene inklusive
■ Energie erfassen ohne grosse Investition:
■ Einstieg ins Energiemanagement in kalkulierbaren Schritten
■ Keine langen Entscheidungswege

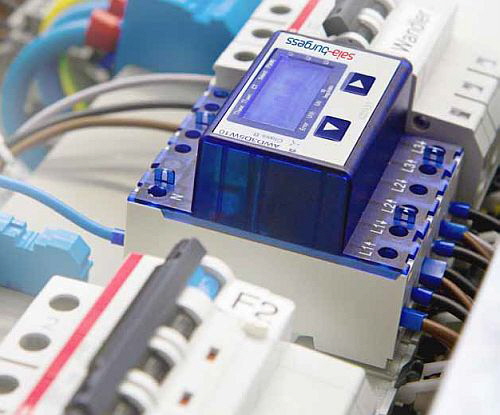

S-Energy Stromzähler sind in etablierter Installationstechnik ausgeführt und pas- sen auf DIN-Schienen handelsüblicher Verteilerkästen. Erfasst werden die elek- trische Arbeit (Stromzähler) aber auch elektrische Grössen wie Strom, Spannung, Wirk- und Blindleistung sowie der Leistungsfaktor cosφ. Eingebunden in ein Bussystem mit einer Ausdehnung von bis zu 1 km werden die Werte an S-Energy Manager zwecks Auswertung und Protokollierung übermittelt.
■ 1- und 3-phasige Energiezähler bis 1500 A
■ MID-geprüft – für Verrechnungszwecke zuglassen
Busfähige Stromzähler und Bedienpanel für grafische Auswertung
■ Problemlos installierbar durch Elektriker
■ Erweiterbar bis in die IT
■ Effizient schon in der Investition

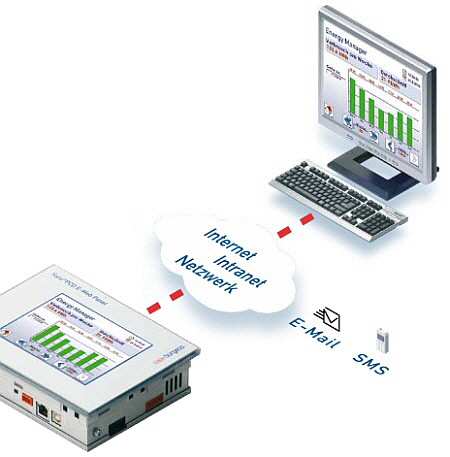

Fernzugriff – mit PC und Internet Strom ablesen
Vorbei sind die Zeiten umständlicher und fehlerbehafteter Zählerablesungen mit Papier und Bleistift. Sind S-Energy Manager mit einem Netzwerk (LAN) ver- bunden, können Ablesung und Bedienung auch über handelsübliche PCs mit Standard-Browsern wie etwa Internet Explorer, Firefox, Opera, etc. erfolgen. Spezielle Software-Installationen sind nicht notwendig. Besteht eine Verbindung zum Internet, geht das sogar Standort-übergreifend. Den Chef freuts und dem Elektriker erspart es allmonatliche Fussmärsche.

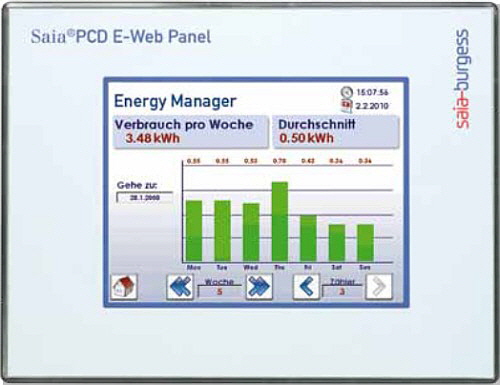

S-Energy Manager – Verbrauchswerte vor Ort grafisch darstellen
In Form eines Bedienpanels stellt der S-Energy Manager Verbrauchswerte der angeschlossenen Stromzähler in einem qualitativ hochwertigen Farb-TFT-Display dar. Über eine intuitive Benutzeroberfläche sind Energiewerte wie elektrische Leistung und Arbeit aber auch Kosten in aussagefähigen Diagrammen abrufbar. Zusätzlich zeichnet der S-Energy Manager erfasste Werte in eine Excel-lesbare CSV-Datei auf, welche bequem via FTP auf einen PC übertragen werden kann. Der S-Energy Manager ist ohne Konfiguration sofort einsatzbereit. Ange- schlossene Stromzähler werden automatisch erkannt und in der Bedienoberfläche angezeigt.
■ Hochwertiges 5.7“ Farb-TFT-Display (VGA/640 × 480 Pixel) mit Touch-Bedie-
nung
■ Energiedatenerfassung:
■ Aktuelle Energiewerte
■ Historische Datenaufzeichnung (Tag/Woche/Monat/Jahr)
■ Kosten (Tag/Woche/Monat/Jahr)
■ Aufzeichnung in Excel-lesbare Datei auf integrierte 1 GB SD-Speicherkarte
■ Bis zu 254 Stromzähler anschliessbar; automatische Erkennung mittels Auto-
Scan
