Nebenstrom-Sensorblock

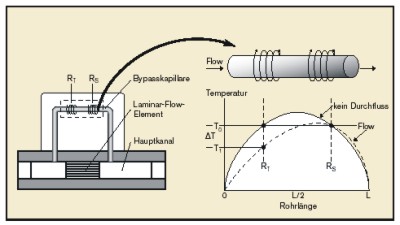

Die Messung erfolgt hier nach dem Bypass-Prinzip. Ein Laminar-Flow- Element im Hauptkanal erzeugt einen geringen Druckabfall, welcher einen kleinen Teil des Gesamtdurchflusses, der diesem aber proportional ist, durch das eigentliche Sensorröhrchen treibt. Auf das dünne Edelstahlröhrchen sind zwei Heiz- widerstände aufgewickelt, welche in einer Messbrücke verschaltet sind. Bei Durchfluss wird durch die Strömung Wärme in Fließrichtung transportiert und damit die vorher abgeglichene Brücke verstimmt.
