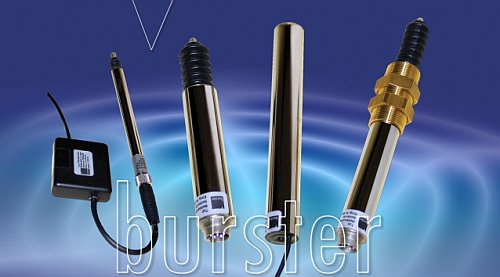

DC/DC-Wegsensoren Typ 8740, 8741

Mit induktiven Wegsensoren nach dem Differential-Transformator-Prinzip (LVDT) sind Wege und indirekt auch in Wege umformbare Grössen, wie Kräfte, Drücke, Dehnungen, Drehmomente, Schwingungen usw., messbar. In vielen Bereichen der Technik (Industrie, Forschung, Entwicklung ...) werden diese Sensoren wegen ihrer sehr guten Messqualität, dem hohen Schutzgrad und der langen Lebens- dauer eingesetzt.



Diese induktiven Wegsensoren mit integrierter Elektronik enthalten einen Differen- tial-Transformator und einen Trägerfrequenz-Messverstärker, die in einem Edel- stahlgehäuse untergebracht und vergossen sind. Der Differential-Transformator besteht aus einer Primär- und zwei Sekundärwicklungen, die symmetrisch zur Primärwicklung angeordnet sind. Mit der integrierten Elektronik wird die in den Sekundärspulen induzierte Wechselspannung demoduliert, gefiltert und verstärkt. Ein stabförmiger Kern ist innerhalb des Differential-Transformators verschiebbar. Der Sensor liefert am Ausgang eine wegproportionale Spannung (DC), abhängig von der Lage des verschiebbaren Kerns im Inneren des Sensors.

Der Typ 8740 enthält einen ohne Federkraft axial frei beweglichen Kern mit 2 Gleitringen aus Teflon. Durch diese wird der Kern in der Durchgangsbohrung des Sensorkörpers zentriert. Zur mechanischen Kopplung des Kerns mit dem Messob- jekt steht das Gewinde M2, am Ende der Schubstange, zur Verfügung. Querkräfte auf die Schubstange sind zu vermeiden.

Beim Typ 8741 ist die Schubstange kugelgelagert. Durch eine Feder wird die Tastspitze gegen das Messobjekt gedrückt. Vorteilhaft ist diese Ausführung dann, wenn eine mechanische Kopplung entweder aufwendig oder nicht praktikabel ist. Auch hier führen Seitenkräfte zu einer verkürzten Lebensdauer. Gegen Verschmut- zung und Spritzwasser ist die Messseite des Sensors mit einem Faltenbalg geschützt.

Produktlink
Mehr Informationen zu den Wegsensoren Typ 8740, 8741 finden Sie hier.

Donwload
MTS-Datenblatt Typen 8740, 8741, PDF-Datei, 691 KB
