Drehelastische Wellenkupplung für Hochtemperaturbereiche
In den vierzig Jahren seit ihrer Markteinführung hat sich die ROTEX® Klauen- kupplung als universelle drehelastische Wellenkupplung bewährt, die Wellenver- satz ausgleicht, die Lebensdauer von Antriebssystemen verlängert und auch Drehschwingungen wirkungsvoll dämpft . Das Anwendungsspektrum der Kupplung reicht von den so genannten Komfortantrieben z.B. für Kopfstützen oder Koffer- raumdeckeln von Pkw über Präzisions-Anwendungen in den Hauptspindeln von Werkzeugmaschinen bis zum Schwermaschinenbau.

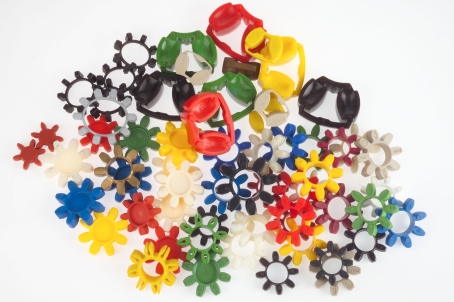

Die Anwendungsmöglichkeiten der ROTEX® wurden und werden beständig er- weitert – zum Beispiel durch die spielfreie ROTEX® GS und, ganz aktuell, durch den Einsatz von temperaturbeständigen Elastomeren. Der Elastomer-Zahnkranz, der die formschlüssige Verbindung zwischen den beiden Nabenteilen bildet und die Drehelastizität sowie - aufgrund der speziellen Formgebung - die Verlage- rungsfähigkeit gewährleistet, kann aus Hochtemperaturwerkstoffen gefertigt wer- den, die auch Umgebungstemperaturen bis zu 250 oC dauerhaft ihre Material- eigenschaften beibehalten. Sie sind auch für so genannte T3-Anwendungen in gas- und staubexplosionsgefährdeten Bereichen geeignet, bei denen Oberflä- chentemperaturen bis zu 160 oC am Zahnkranz erreicht werden können.
Die neuen Zahnkranz-Werkstoffe zeichnen sich neben der Temperaturbestän- digkeit auch durch hervorragende Verschleißfestigkeit über einen breiten Druck-, Geschwindigkeits- und Temperaturbereich aus. Sie sind hydrolyse- und chemi- kalienbeständig und verfügen über sehr gute Trockenlauffähigkeiten.
Aufgrund der verfügbaren Materialvielfalt kann der Anwender auch in diesen spe- ziellen Einsatzbereichen wählen, ob er ein hartes Elastomer für höhere Drehmo- mente oder ein weiches Elastomer mit sehr guten Dämpfungseigenschaften wählt. Selbstverständlich beraten ihn die KTR-Ingenieure bei der Werkstoffauswahl.
Die Konstruktion der Kupplungen erfolgt generell nach DIN 740. Die ROTEX®- Klauenkupplungen sind für für Antriebe mit hoher Schalthäufigkeit sowie Rever- sierbetrieb geeignet. Auch die POLY-NORM® -Kupplung, die als Alternative zur ROTEX® in der Chemieindustrie vor allem in der Chemie- und Prozesstechnik weit verbreitet ist, wird mit Zahnkränzen aus hochtemperaturbeständigen Elasto- merwerkstoffen angeboten.
Zu den typischen Anwendungsbereichen der ROTEX®- und POLY-NORM®- Kupplungen mit Hochtemperatur-Zahnkränzen gehören die Glasindustrie, die Stahlindustrie, die Prozesstechnik und alle Einsatzfelder, in denen die Richtlinien des Explosionsschutzes gelten.
|
