Produkte-Nachrichten

KTR Kupplungstechnik

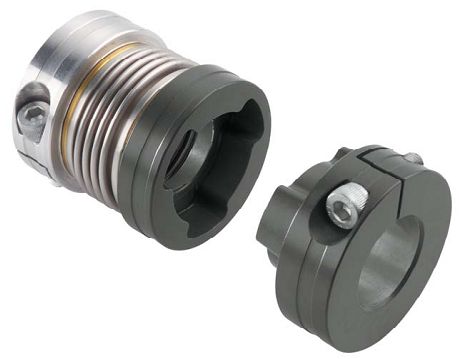

Metallbalgkupplung zweigeteilt

KTR hat nun den Vorteil der einfachen axialen Steckmontage der bewährten ROTEX GS auf die drehsteife TOOLFLEX® übertragen. Die TOOLFLEX PLI vereint nun die Vorzüge der Metallbalgkupplung wie hohe Torsionssteifigkeit, bei gleichzeitig geringen Rückstellkräften mit den Vorteilen der einfachen Steckmontage der ROTEX GS .



Erheblich verkürzte Montagezeiten, kompaktere, geschlossene Gehäuse (Ohne Montagebohrung) sind die Hauptvorteile die sich durch die axiale Steckbarkeit der Kupplung ergeben. Das dieses auch zu einer Kostenreduzierung im Monatge- bereich führt hat sich auch schon durch den langjährigen Einsatz der ROTEX GS gezeigt.

Die Steckbarkeit der TOOLFLEX PLI wird durch ein konusförmiges selbstzen- trierendes Profil erreicht. Das Profil der Klemmnabe greift in die Nabe mit Innen- konus, die wie bei der bewährten TOOLFLEX kraftschlüssig mit dem Edelstah- lmetallbalg verbunden ist. Durch die FEM und versuchsoptimierte Ausführung des Profils wird eine extrem drehsteife und spielfreie Drehmomentübertragung auch in diesem kritischen Bereich erreicht. Durch eine leichte Vorspannung des Metall- balges (Montagevorgabe) wird eine dauerhafte Spielfreiheit gewährleistet. Die Konusnaben aus einer hochfesten Aluminiumlegierung werden zusätzlich mit einer speziellen verschleißfesten Beschichtung versehen um Reibungskorrosion und Verschleiß durch Mikrobewegung zu verhindern . Damit auch bei höheren Tempe- raturen gleich bleibende Eigenschaften erreichte werden, wurde bewusst auf den Einsatz von Kunststoffsegmenten verzichtet. Dieses ergänzt sich mit der schon oben beschriebenen Kraftschlüssigen Bördelanbindung des Metallbalges , die gegenüber Klebeverbindungen weder einem großen Temperatur- noch Alterungs- einfluss unterliegt.

Mit diesen Eigenschaften ist die TOOLFLEX PLI unter anderen hervorragend für die Ankopplung von Servomotoren an spielarmen oder spielfreien Getrieben geeignet. Auch an spielfreien Planetengetrieben mit erhöhten Temperaturen im Kupplungsbereich steht dem Einsatz dieses Systems nichts im Wege.

Mehr Informationen zu diesem Produkt finden Sie hier.

KTR Kupplungstechnik AG
Bahnstrasse 60
8105  Regensdorf

Tel.: 043 311 15 55
Fax: 043 311 15 56

ktr-ch@ktr.com
www.ktr.com/index_ch.htm
