Effiziente Antriebe für Cleantech-Anwendungen

Die Firma ASS AG aus Düdingen ist Marktführer auf dem Gebiet der Kronenradtechnologie. Unter der Qualitätsbezeichnung «Evolvere» bietet das Unternehmen ein auf dieser Technik basierendes Getriebeprogramm wie auch kundenspezifische Getriebelösungen an. Die Kronenradtechnik bietet eine Reihe von gewichtigen Vorteilen; sie eignet sich für unter- schiedlichste anspruchsvolle Anwendungen.

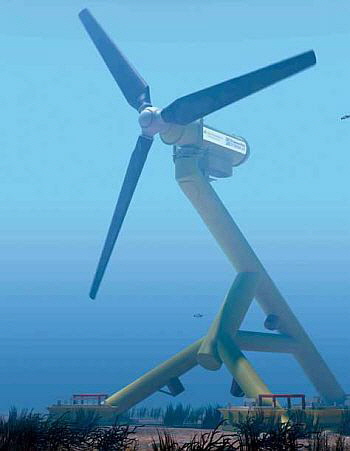

Die periodische Ausrichtung der Flügel von Gezeitenkraftwerken mittels Kro- nenrad-Mehrfachabtrieben ermöglicht maximale Energiegewinnung.

Es ist dem Thema Cleantech eigen, dass alles, was zu dieser Technologie gehört, den Anforderungen an eine effiziente und sinnvolle Verwendung von Ressourcen entsprechen sollte. Dazu gehören nebst umweltfreundlichen Materialien und op- timierten Prozessen auch Antriebe, welche die hineingesteckte Energie effizient nutzen beziehungsweise die erneuerbare Energie so hochgradig wie möglich gewinnen.

Zu solch effizienten Antriebssystemen gehören Direktantriebe sowie Vielfach- abtriebe mit hohem Wirkungsgrad. Letztere erlauben beispielsweise die gleich- zeitige Verstellung von mehreren Elementen mit einem Motor.

Beispiele für Mehrfachabtriebe im Bereich der erneuerbaren Energien sind die Ausrichtung von Flügeln von Turbinen und Gezeitenkraftwerken oder die Schräg- stellung von Elementen der Solaranlagen. Die Energiegewinnung wird durch die stets den Verhältnissen angepasste Ausrichtung der energiegewinnenden Ein- heiten zum Teil massiv erhöht.

ASS AG - Kronenradtechnologie Bild 2
Kronenradsatz (links) und darauf basierendes Winkelgetriebe mit hoher Kom- binationsvielfalt.

Marktführer der Kronenradtechnologie
Die Firma ASSAG mit Hauptsitz in Düdingen und einer Niederlassung in Holland liefert seit über 30 Jahren Antriebslösungen für beinahe alle Branchen, in denen sich etwas mechanisch bewegt. Deren «Cylkro»-Kronenradtechnologie ist für Anwendungen mit Mehrfachabtrieben prädestiniert:

• Mehrere Stirnräder wälzen auf einem Kronenrad ab, wobei der Wirkungsgrad mit
demjenigen eines Stirnradgetriebes vergleichbar und damit sehr hoch (> 95 %)
ist.

• Die Montage ist im Vergleich zu herkömmlichen Winkelgetrieben wesentlich ein-
facher, da die Ritzel in axialer Richtung ohne Wirkungsverlust verschiebbar sind.
Dadurch können Montagekosten eingespart und Montagefehler eliminiert wer-
den.

• Das Getriebe ist gegenüber temperaturoder kraftbedingten Ausdehnungen un-
empfindlich.

• Ausgesprochen hohe Kombinationsfähigkeit für vielseitige Anwendungen.

ASS AG - Kronenradtechnologie Bild 4

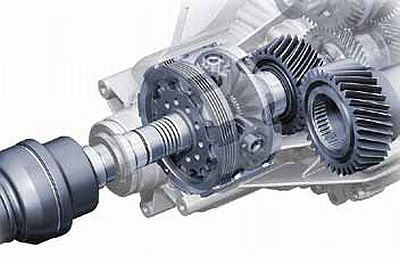

Mittendifferenzial des Audi quattro RS5, mit zwei «Cylkro»-Kronenrädern und vier Ausgleichsritzeln.

Die ASSAG-«Cylkro»-Kronenradtechnik wird weltweit eingesetzt und ist für ihre optimierte Flankengestaltung sowie hohe Fertigungsqualität bekannt. Unter der Qualitätsbezeichnung «Evolvere» bietet das Unternehmen ein auf dieser Technik basierendes Winkelgetriebeprogramm als auch kundenspezifische Getriebelö- sungen an.

Kronenräder ermöglichen Übersetzungen in einer Stufe von 1 : 1 bis 1 : 20. Mehrfachabtriebe in parallel angetriebenen Werkzeugen und in der Robotik sind weitere Beispiele für den sinnvollen Einsatz von Mehrfachan- und -abtrieben.

Die erwähnten Vorteile der Kronenradtechnik werden immer mehr auch für Diffe- renziale eingesetzt. Die zwei Kronenräder, welche die Antriebsritzel umschliessen, können unterschiedliche Zähnezahlen aufweisen. Dadurch sind unsymmetrische Lastverteilungen ohne Regelung möglich. Dies nutzt beispielsweise das Kronen- rad-Mittendifferenzial des neuen Audi quattro RS5 aus.

ASS AG - Kronenradtechnologie Bild 5

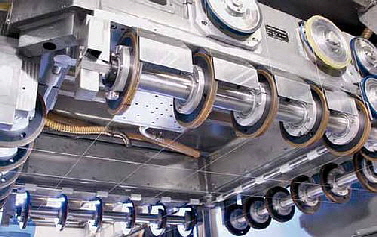

Spannsystem für die Diamantdrähte                                  Cylkro-Mehrfachabtrieb
                                                                                                für angetriebene Werk
                                                                                                zeuge.

Kronenrad-Winkelgetriebe in Maschinen für die Solarindustrie
Der Brick-Master BM 860 von Meyer Burger AG (MB Wafertec) ist eine Drahtsäge für das Quadrieren von Silizium-Blöcken in bis zu 36 kleinere Einheiten.

Die Diamantdraht-Prozesse für Solarwafer wurden von Diamond Technologies Inc. und Meyer Burger AG gemeinsam entwickelt. Die Ergebnisse dieser Koope- ration sind maximaler Output, hohe Oberflächenqualität und Genauigkeit der Brick- Geometrie und stabile Prozesse.

Die Diamantdrähte, die für das präzise Schneiden stets genau ausgerichtet sein müssen, werden mit einem Kronenradantrieb auf einer konstanten Zugspannung gehalten. Dazu wird ein Hebelarm (der sogenannte Tänzer), an dem die Drahtrolle befestigt ist, abhängig vom Abwicklungsstand und momentan wirkenden Zu- satzkräften (insbesondere des Schneidvorgangs) nur leicht, aber stetig bewegt. Das Kronenradgetriebe hat eine Untersetzung von 1 : 10 in einer Stufe, was die Verwendung eines relativ kleinen Motors und eine hochpräzise, kompakte Bauweise bei hohem Gesamtwirkungsgrad erlaubt.

ASS AG - Kronenradtechnologie Bild 7

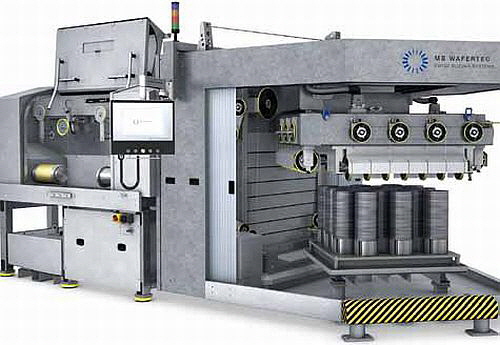

Der Brick-Master BM 860 von Meyer Burger (MB Wafertec)

Gewichtige Vorteile der Kronenradtechnologie
Das Kronenrad bietet folgende wichtige Vorteile:
• Axiale Freiheit des Ritzels
• Untersetzung bis 20 : 1 in einer Stufe
• Hohe Leistungsdichte
• Grosse Hohlwelle möglich
• Geringe Eigenschwungmasse
• Beliebige Achswinkel
• Unempfindlich gegenüber Temperaturschwankungen
• Kopflagerung für hohe Schwingungsdämpfung möglich
• Last but not least: «Cylkro-Evolvere» ist ein kostengünstiges Winkelgetriebe,
welches hohe Ansprüche erfüllt.

Das Getriebeprogramm der ASSAG umfasst viele weitere Getriebetypen, von hochpräzisen Harmonic-Drive-Antrieben und Torqmotoren bis zu Grossgetrieben mit über 1000 kW Leistungsaufnahme.
